Чем отличается УЗО от дифавтомата: понятное объяснение и правила выбора для квартирного щитка

Содержание

При взгляде на современный квартирный электрощиток новички часто путаются: два устройства могут выглядеть практически идентично, занимать одинаковое место на DIN-рейке и иметь на фасаде одинаковую кнопку Тест. Оба прибора призваны обеспечить защиту от поражения током, однако их инженерный функционал кардинально различается. Чтобы раз и навсегда понять, чем отличается УЗО от дифавтомата, достаточно запомнить главную базовую формулу электрика: Дифавтомат = УЗО + Автоматический выключатель. Разберем подробно механику работы этих устройств, фатальные ошибки при их монтаже и правила грамотного выбора для домашней сети.

Что такое УЗО и от чего оно защищает?

Официальное техническое название этого прибора — ВДТ (выключатель дифференциального тока).

Главная и единственная задача УЗО — отслеживать ток утечки. Внутри прибора находится дифференциальный трансформатор. В нормальном состоянии электрической цепи ток, ушедший к прибору по фазе, должен в том же объеме вернуться по нулевому проводнику. Если внутри стиральной машины или водонагревателя пробивает изоляцию, и часть тока начинает уходить на металлический корпус (а оттуда — в землю через воду или коснувшегося человека), баланс нарушается. УЗО за миллисекунды фиксирует эту разницу и обесточивает линию, спасая человека от смертельного удара.

Фатальная ошибка монтажа: УЗО категорически запрещено устанавливать в линию как самостоятельное устройство! В конструкции ВДТ нет теплового и электромагнитного расцепителей. Это значит, что УЗО не защищает кабель от короткого замыкания (КЗ) и перегрузки. Если в цепи с одиночным УЗО произойдет КЗ, ток мгновенно возрастет до сотен ампер, и прибор просто сгорит, став причиной пожара в щитке. УЗО всегда устанавливается только в строгой связке с обычным автоматическим выключателем, который ставится последовательно в эту же цепь.

Что такое дифавтомат?

Официальное название устройства — АВДТ (автомат дифференциального тока).

Это гибридное инженерное решение формата «3 в 1», которое объединяет в одном компактном корпусе весь комплекс защитной модульной автоматики. Дифавтомат выполняет сразу три функции:

Отслеживает токи утечки (защищает человека от удара током, как УЗО).
Защищает питающий кабель от перегрузки (отключается, если включить в линию слишком много мощной техники).
Защищает электросеть от сверхтоков при коротком замыкании.

Установив один дифавтомат, вы полностью закрываете все вопросы электробезопасности конкретной кабельной линии без установки дополнительных модулей.

Как визуально отличить УЗО от дифавтомата в щитке? (Лайфхаки электрика)

Даже опытному глазу бывает сложно сходу распознать прибор в плотно собранном щите. Используйте 3 проверенных признака:

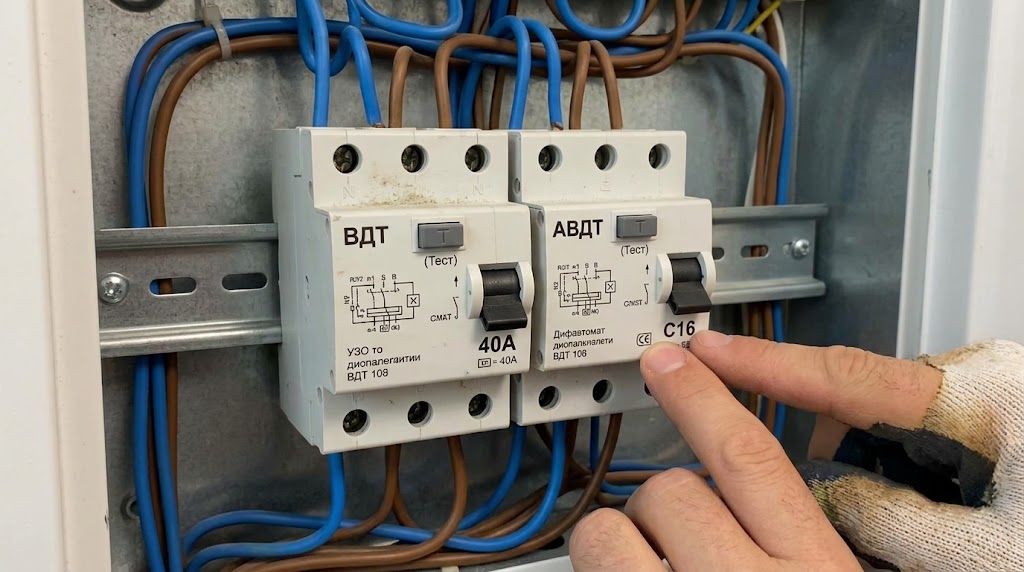

По маркировке тока (самый быстрый способ). На дифавтомате перед цифрой номинала всегда стоит буква, обозначающая характеристику отключения встроенного расцепителя (например, C16 или B16). На корпусе УЗО указывается только цифра и номинальный ток в Амперах без буквенного префикса (например, 40А или 63А), так как расцепителя от сверхтоков там физически нет.
По электрической схеме на корпусе. Внимательно посмотрите на прямоугольник со схемой, напечатанный на пластике. У дифавтомата на линии контактов будут изображены дополнительные символы: полукруг (тепловой расцепитель) и прямоугольная ступенька (электромагнитный расцепитель). У УЗО на схеме нарисован только овал (трансформатор) и простая линия размыкания.
По аббревиатуре. На лицевой панели или сбоку многие производители пишут прямую расшифровку: ВДТ — это всегда УЗО, а АВДТ — это дифавтомат.

Сравнительная таблица (УЗО против Дифавтомата)

Критерий оценки	ВДТ (УЗО)	АВДТ (Дифавтомат)
Защита от токов утечки (поражение током)	✅ Есть	✅ Есть
Защита от короткого замыкания (КЗ)	❌ Нет	✅ Есть
Защита от перегрузки кабеля	❌ Нет	✅ Есть
Наличие кнопки «Тест» для проверки	✅ Есть	✅ Есть
Занимаемое место в щите	УЗО (2 модуля) + Автомат (1 модуль) = 3 модуля	От 2 модулей (всё в одном корпусе)
Стоимость решения	Связка УЗО + Автоматы дешевле	Значительно дороже
Индикация причины аварии	Всегда понятно: выбило УЗО — ищем утечку	Часто непонятно: КЗ, перегрузка или утечка

Что лучше выбрать для квартиры?

Оба инженерных подхода абсолютно надежны и разрешены ПУЭ, но применяются они в разных ситуациях в зависимости от архитектуры вашего щита.

Когда ставят Дифавтомат:

Острый дефицит места. Если DIN-рейки забиты, компактный АВДТ позволит сэкономить модули.
Выделенные линии. Дифавтоматы идеально подходят для подключения одиночных, критически важных «мокрых» потребителей. Ими часто запитывают стиральные машины, посудомойки, джакузи или водонагреватели.
Минус: Высокая цена. Кроме того, при срабатывании базового дифавтомата (без специальных флажков индикации) сложно сразу понять причину аварии — было ли это короткое замыкание в розетке или пробой на корпус.

Когда ставят УЗО + Автоматы (Классическая схема):

Это золотой стандарт для многокомнатных квартир. К одному мощному (групповому) УЗО, например на 40А или 63А, подключают группу из 3–4 обычных автоматов (по 10А на свет и 16А на розетки).
Плюс: Существенная экономия бюджета при сборке большого щита.
Плюс: Удобство ремонта и диагностики. Если в линии произошло КЗ — отработает только один автомат, а УЗО останется включенным. Если есть ток утечки — сработает УЗО, обесточив группу, что сразу сузит круг поиска неисправности.

Заключение

Подводя итог тому, чем отличается УЗО от дифавтомата, важно понимать, что это не конкурирующие, а взаимодополняющие устройства. Выбор между единым АВДТ и связкой «ВДТ + автомат» зависит исключительно от бюджета проекта и габаритов электрощитка. Главное правило электромонтажа остается неизменным: любая кабельная линия в современном жилище должна быть защищена как от критических сверхтоков, так и от смертельных утечек. Регулярно нажимайте кнопку «Тест» (раз в месяц) для проверки механики расцепителей и не забывайте, что грамотно собранный щит — это фундамент безопасности вашего дома.
