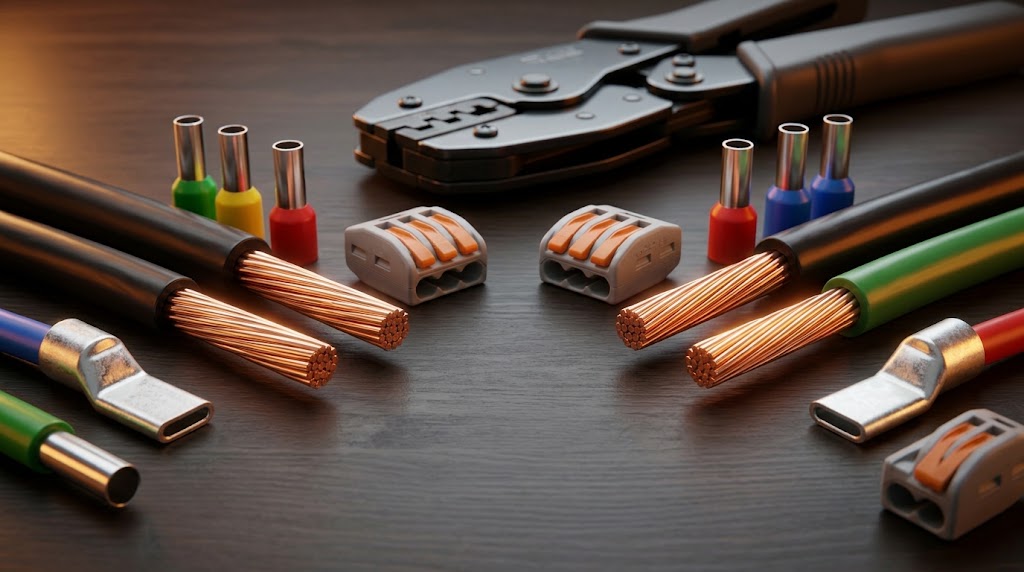

Чем соединить медные провода между собой: обзор всех способов от скрутки до опрессовки

Содержание

Выбор правильного сечения кабеля — это лишь половина успеха при монтаже электросети. Надежность всей системы критически зависит от качества контактов там, где линии разветвляются или удлиняются — то есть в распределительной коробке. Плохой контакт неминуемо ведет к повышению переходного сопротивления. В этом месте металл начинает работать как нагревательный элемент: плавится изоляция, возникает искрение, а затем — короткое замыкание и пожар.

Чтобы электропроводка служила десятилетиями, узлы коммутации должны быть механически прочными, устойчивыми к окислению и температурным расширениям. Давайте детально разберем, чем соединить медные провода между собой, опираясь на строгие инженерные стандарты и нормативную документацию.

Что говорят правила ПУЭ о «голой» скрутке?

Среди электриков старой школы до сих пор бытует привычка соединять жилы обычным скручиванием пассатижами с последующей обмоткой синей изолентой. Однако правила ПУЭ (пункт 2.1.21) предельно категоричны: простая скрутка строго запрещена к использованию в качестве самостоятельного электрического соединения.

Физика этого запрета проста:

Окисление: Медь на открытом воздухе быстро покрывается пленкой оксида. Этот оксид является диэлектриком, что резко ухудшает проводимость.
Ослабление контакта: При протекании тока проводник нагревается и расширяется. При отключении нагрузки — остывает и сужается. Из-за этих постоянных микродеформаций скрутка со временем ослабевает, площадь контакта падает, а нагрев увеличивается по экспоненте.

Скрутка допускается исключительно как черновая механическая заготовка — скелет, который в обязательном порядке должен быть зафиксирован последующей пайкой, сваркой или опрессовкой.

Способ 1. Опрессовка гильзами ГМЛ (Золотой стандарт)

Если вы ищете максимально надежный метод коммутации, который можно смело замуровывать в бетонную стену или прятать за несъемным натяжным потолком, то опрессовка пресс-клещами — это абсолютный золотой стандарт.

В основе метода лежат медные луженые гильзы ГМЛ. Это толстостенные медные трубки, покрытые слоем олова (лужением) для защиты от окисления.

Технология монтажа:

С жил снимается изоляция на длину гильзы.
Провода плотно заводятся внутрь ГМЛ. Если внутри остается пустое пространство, его необходимо «добить» отрезками медной проволоки (добивочными жилами), чтобы пакет сидел максимально жестко.
Производится обжим специализированным инструментом — гидравлическими или ручными пресс-клещами (гексагональной или точечной матрицей). Использовать пассатижи, молоток или зубило категорически запрещено!
Поверх гильзы усаживается клеевая термоусадочная трубка в два слоя.

Плюсы: При правильном обжиме происходит процесс холодной сварки. Металл жил и гильзы деформируется, вытесняя весь воздух, и превращается в монолитный блок. Метод не требует наличия электричества на объекте.

Способ 2. Сварка и пайка (Максимальная монолитность)

Два классических метода, превращающих пучок проводов в единое целое.

Сварка инвертором: Зачищенные концы скрутки свариваются между собой с помощью сварочного аппарата (инвертора) и специального угольного или графитового электрода. Под действием дуги медь плавится, образуя на конце скрутки аккуратный монолитный шарик. Это соединение не имеет срока годности и обладает нулевым переходным сопротивлением. Минус — требуется дорогостоящее оборудование, средства защиты глаз и опыт сварщика.
Пайка паяльником: Скрутка обрабатывается канифолью или нейтральным флюсом, после чего обильно пропитывается расплавленным оловянно-свинцовым припоем с помощью мощного паяльника (от 60 Вт). Припой затекает во все микропустоты. Минусы пайки: Занимает много времени. При коротком замыкании и резком скачке температуры припой может расплавиться. Кроме того, остатки активного флюса необходимо тщательно смывать растворителем, иначе они со временем разрушат медь.

Способ 3. Пружинные клеммы WAGO (Быстро и современно)

Оригинальные клеммники WAGO стали настоящим прорывом в электромонтаже. Внутри небольшого пластикового корпуса находится контактная шина из луженой меди и плоская стальная пружина.

Принцип работы: Пружина оказывает постоянное, математически рассчитанное давление на жилу. Если провод нагревается и деформируется, пружина компенсирует эти изменения, не давая контакту ослабнуть ни на микрон.

Миф о плавящихся WAGO: В интернете много фото сгоревших клемм. В 99% случаев это происходит по двум причинам: использование дешевых китайских подделок или подключение через клемму с номиналом 20А мощного проточного водонагревателя на 7 кВт, защищенного автоматом на 32А. Оригинальная продукция держит заявленные токи годами.

Где применять: Идеально подходят для линий освещения, подключения светодиодных лент, вентиляторов и сборки распределительных коробок, к которым всегда есть доступ. Важно: для медных проводов клеммы с антиокислительной пастой внутри не требуются.

Способ 4. Изолирующие колпачки СИЗ

Колпачки СИЗ (Соединительные Изолирующие Зажимы) — это отличный компромисс между скоростью WAGO и надежностью скрутки.

Изделие представляет собой пластиковый конус, внутри которого впрессована стальная коническая пружина квадратного сечения. Вы складываете вместе зачищенные провода, надеваете на них СИЗ и с усилием накручиваете его по часовой стрелке. Стальная пружина врезается в медь, намертво скручивая жилы вместе и одновременно стягивая их, а внешний пластик обеспечивает диэлектрическую изоляцию.

Плюсы: Сверхбыстрый монтаж, низкая цена, возможность легко разобрать узел при необходимости перекоммутации схемы. Из минусов — требует физической сноровки для правильной затяжки.

Важный нюанс: соединение многопроволочных (мягких) жил

Все вышеописанные методы отлично работают, когда перед нами жесткая моножила (кабели ВВГнг, NYM). Но ситуация кардинально меняется, если вы собираете схему гибким проводом (типа ПВС или ШВВП), где проводник — это многопроволочная жила, состоящая из десятков тончайших медных волосков.

Если вы попытаетесь зажать такой мягкий конец под винт в клеммной колодке, розетке или автоматическом выключателе, стальной винт просто раздавит, расплющит и перережет половину тонких проволочек. Сечение провода в месте контакта критически уменьшится, что приведет к мгновенному перегреву.

Единственное верное решение: Концы гибких проводов перед винтовым зажимом необходимо обжимать в наконечники НШВИ (наконечник штыревой втулочный изолированный). Мягкая жила вставляется в тонкостенную медную луженую трубку наконечника и обжимается специальным кримпером. В результате вы получаете жесткий, монолитный контактный штырь, который идеально зажимается любым винтом без повреждения волосков.

Заключение

Выбирая, чем соединить медные провода между собой, руководствуйтесь назначением линии и ее доступностью в будущем. Вот краткий экспертный чек-лист:

Если коробка заштукатуривается в стену навсегда (скрытая проводка) — используйте гильзы ГМЛ или инверторную сварку.
Если вы подключаете люстру, собираете схему освещения в накладной коробке или делаете временную разводку — смело берите пружинные клеммы WAGO.
Если нужен надежный и дешевый контакт в обслуживаемой распредкоробке розеточной группы — отлично подойдут колпачки СИЗ.
Если работаете с гибкими мягкими проводами — никогда не забывайте про опрессовку наконечниками НШВИ.
