Чем соединить медный и алюминиевый провод: безопасные способы и частые ошибки

Содержание

Ремонт в квартирах старого жилого фонда неизбежно сопряжен с модернизацией электросети. При переносе розеток, добавлении новых линий освещения или сборке распределительного щита возникает типовая инженерная задача — стыковка старой алюминиевой магистрали с новым медным кабелем.

Решая, чем соединить медный и алюминиевый провод, многие допускают критические ошибки, нарушая требования ПУЭ (Правил устройства электроустановок). Несовместимость этих двух металлов является одной из главных причин возгораний в бытовых электросетях. Разберем физику процесса и легальные, технически грамотные способы коммутации.

Почему медь и алюминий категорически нельзя соединять скруткой?

В среде профессиональных электриков прямая скрутка меди и алюминия считается грубейшим нарушением. Запрет продиктован суровыми законами физики и химии. Соединение этих металлов напрямую запускает два разрушительных процесса:

Образование гальванической пары. Медь и алюминий обладают разными электрохимическими потенциалами. При попадании в скрутку даже микроскопической доли влаги из атмосферного воздуха, соединение начинает работать как миниатюрная батарейка. Запускается агрессивная электрохимическая коррозия, которая буквально превращает алюминиевый проводник в труху и белый порошок за пару лет.
Разное тепловое расширение. При протекании тока проводники нагреваются. Алюминий расширяется при нагреве значительно сильнее меди. При снятии нагрузки металлы остывают и сужаются. Из-за разницы этих циклов прямая скрутка быстро ослабевает. В месте контакта резко возрастает переходное сопротивление, узел начинает искрить, раскаляться докрасна и плавить изоляцию. Это прямой путь к пожару.

Поэтому главная задача при стыковке — полностью исключить прямой физический контакт двух разных металлов.

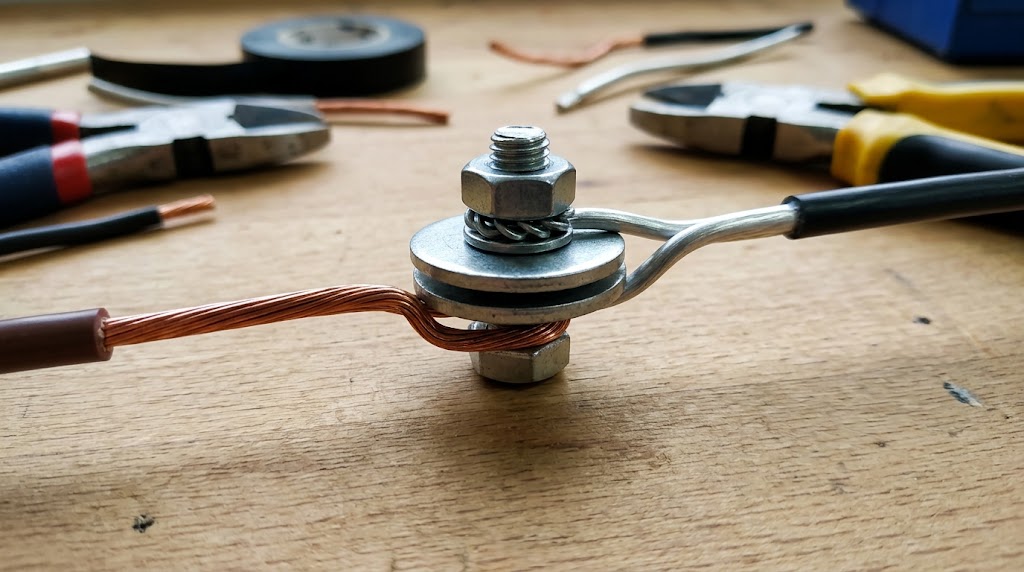

Способ 1. Болтовое соединение (Дешево и надежно)

Это самый старый, депешевый, но при этом абсолютно надежный способ, обеспечивающий высокую пожаробезопасность. Для коммутации вам потребуется стальной болт, гайка, граверная шайба и три обычные стальные шайбы.

Суть метода:

На концах медного и алюминиевого провода загибаются кольца по диаметру болта.
На болт надевается шайба, затем кольцо первого провода (например, алюминиевого).
Затем надевается вторая стальная шайба. Именно она выступает нейтральным посредником и физически разделяет металлы!
Надевается кольцо медного провода, третья шайба, гравер и затягивается гайкой.

Плюсы: Идеальный контакт, способность выдерживать огромные токи, копеечная стоимость. Минусы: Громоздкость. Такой узел очень сложно спрятать в стандартную распределительную коробку, а его изоляция требует использования термоусадочных трубок или большого количества качественной изоленты.

Способ 2. Пружинные клеммы WAGO (С обязательной пастой)

Современные клеммники WAGO — самый популярный выбор для быстрого монтажа. Однако они подходят исключительно для маломощных потребителей (линии освещения, светодиодные ленты, слабые розетки для телевизора или роутера).

Критически важный нюанс: Для коммутации с алюминием категорически запрещено использовать прозрачные клеммы для медных жил. Необходимо применять только специальные серии (обычно темно-серого или черного цвета), заполненные внутри кварцево-вазелиновой пастой.

Кварцевый песок в составе пасты действует как абразив — при введении провода он сдирает с алюминия диэлектрическую пленку оксида.
Вазелин мгновенно обволакивает оголенный металл, блокируя доступ кислорода и предотвращая дальнейшее окисление.

Способ 3. Ответвительные сжимы («Орехи»)

Если вам нужно решить, чем соединить медный и алюминиевый провод большого сечения (например, при вводе магистрали в дом со столба или при подключении электрокотла), идеальным выбором станет сжим орех.

Принцип работы: Внутри пластикового ребристого корпуса (напоминающего грецкий орех) находится массивная стальная сердцевина из трех пластин, стянутых четырьмя болтами. Медный провод укладывается в паз между нижней и средней пластиной, а алюминиевый — между средней и верхней. Болты равномерно стягивают конструкцию. Прямой контакт металлов исключен, а площадь соприкосновения через стальные проставки обеспечивает минимальное переходное сопротивление.

Способ 4. Опрессовка гильзами ГАМ (Для профессионалов)

Для скрытой силовой проводки, которая навсегда замуровывается в стене (без возможности ревизии), ГОСТ предписывает использовать неразборные соединения. Лучшее из них — алюмомедные гильзы ГАМ.

Что это такое: Это специальная трубчатая гильза, одна половина которой выполнена из алюминия, а вторая — из меди. На заводе они намертво сварены между собой методом фрикционной сварки. В алюминиевую часть вставляется старый провод, в медную — новый медный кабель. После этого гильза обжимается специальным гидравлическим инструментом (пресс-клещами). Получается монолитный, неразрушимый узел, не подверженный коррозии.

Винтовые клеммные колодки (Почему их лучше избегать)

Дешевые полиэтиленовые колодки с латунными втулками и стальными винтиками продаются в каждом хозяйственном магазине. Новички часто используют их для соединения разных проводов, совершая грубую ошибку.

Минусы винтовых колодок: Алюминий — очень мягкий металл, обладающий сильной «текучестью» под механическим давлением. Стальной винт сначала плотно прижимает жилу. Но со временем алюминий деформируется, «вытекает» из-под винта, и контакт ослабевает. Такое болтовое соединение требует регулярной (раз в полгода) подтяжки винтов отверткой. Если этого не делать, колодка начнет греться, пластик расплавится, и произойдет короткое замыкание.

Заключение: краткое резюме

Подводя итоги, запомните главное правило: никакой скрутки разных металлов. Выбирайте способ коммутации в зависимости от нагрузки и места установки:

Для люстр, точечных светильников и LED-лент: Оригинальные пружинные клеммы WAGO с заводской кварцево-вазелиновой пастой.
Для обычных бытовых розеток: Болт с гайкой и обязательной промежуточной стальной шайбой.
Для ввода в дом или подключения мощной техники (плита, бойлер): Ответвительный сжим «орех» или опрессовка профессиональными гильзами ГАМ.
