Что такое трансформаторная подстанция: устройство, принцип работы и классификация

Содержание

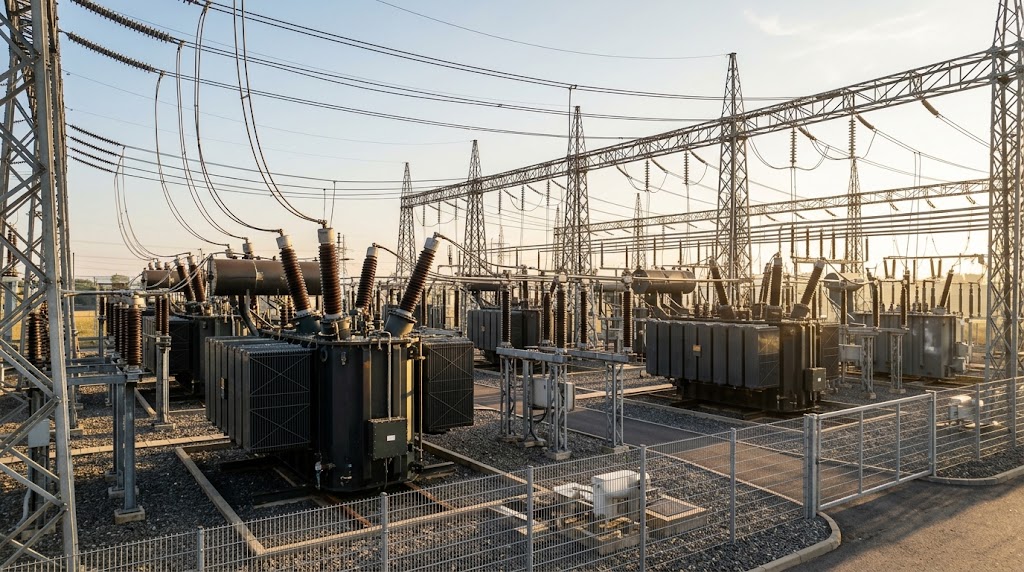

В основе любой современной системы электроснабжения лежит сложная сеть передающих и преобразующих узлов. Базовый ответ на вопрос, что такое трансформаторная подстанция, кроется в ее техническом определении: это специализированная электроустановка, предназначенная для приема, преобразования (повышения или понижения напряжения) и последующего распределения электрической энергии конечным потребителям.

Без этих узлов доставка электричества от генератора турбины на электростанции до станка на заводе или розетки в жилом доме была бы физически невыполнимой задачей. Трансформаторные подстанции выступают критически важным связующим звеном, которое адаптирует параметры сети под требования передачи и безопасного потребления.

Зачем нужны трансформаторные подстанции (Физика процесса)

Часто возникает вопрос: почему нельзя генерировать ток напряжением 220В или 380В прямо на электростанции и передавать его по проводам напрямую в города? Ответ диктуют законы физики, в частности закон Джоуля — Ленца.

Электроэнергия передается на огромные расстояния. Если передавать большую мощность при низком напряжении, сила тока в цепи будет колоссальной. Это приведет к тому, что провода моментально раскалятся и расплавятся, а львиная доля энергии уйдет на банальный нагрев атмосферы.

Чтобы избежать тепловых потерь и передать мегаватты мощности по тонким проводам, силу тока нужно максимально снизить. Для этого напряжение искусственно повышают в сотни раз (до 110, 220 или 500 кВ) перед подачей в магистральные ЛЭП (линии электропередачи). Пройдя сотни километров, ток подходит к населенным пунктам, где высокое напряжение становится опасным и непригодным для использования. Здесь в работу вступают понижающие подстанции, которые поэтапно сбрасывают напряжение до безопасных потребительских значений.

Из чего состоит современная подстанция (Устройство)

Независимо от масштабов — будь то гигантский узел на окраине мегаполиса или компактная будка во дворе — базовая архитектура любой ТП включает три основных блока.

Силовой трансформатор

Это сердце любой подстанции. Именно здесь происходит процесс электромагнитной индукции, изменяющий параметры напряжения. По типу охлаждения трансформаторы делятся на:

Масляные (ТМ, ТМГ): Обмотки погружены в бак с трансформаторным маслом, которое служит одновременно диэлектриком и охлаждающей жидкостью. Применяются повсеместно благодаря надежности и дешевизне.
Сухие (ТСЛ, ТСЗ): Обмотки залиты эпоксидным компаундом. Используются внутри зданий и на объектах с повышенными требованиями к пожарной безопасности, так как не содержат горючего масла.

Распределительные устройства (РУВН и РУНН)

РУ (распределительное устройство) — это отсек, отвечающий за прием и транзит энергии.

РУВН (распределительное устройство высшего напряжения): Сюда приходит питание от питающей сети. Конструкция включает надежные высоковольтные вводы и проходные изоляторы, предотвращающие пробой напряжения на металлический корпус.
РУНН (распределительное устройство низшего напряжения): Отсюда преобразованный ток расходится по отходящим линиям к конкретным потребителям (цехам, многоквартирным домам).

Защита, автоматика и учет (РЗА)

Энергосистема подвержена авариям, перегрузкам и ударам молний. За безопасность установки отвечает релейная защита и автоматика (РЗА). Этот блок включает в себя:

Высоковольтные выключатели и разъединители (для создания видимого разрыва цепи при ремонте).
Предохранители и автоматические выключатели.
Микропроцессорные блоки защит, которые за миллисекунды отключают поврежденные участки, если в сети возникают токи короткого замыкания или перекос фаз.
Трансформаторы тока и напряжения для подключения коммерческих счетчиков учета электроэнергии.

Основные виды подстанций по назначению

В зависимости от места в иерархии энергосети, подстанции решают разные задачи:

Повышающие подстанции: Устанавливаются непосредственно при электростанциях (ТЭС, ГЭС, АЭС). Здесь работает повышающий трансформатор, который забирает генераторное напряжение (например, 10-24 кВ) и поднимает его до 110-750 кВ для заброса в магистральные ЛЭП.
Узловые распределительные подстанции (УРП): Крупные объекты, принимающие энергию напряжением 110-220 кВ. Они распределяют ее мощными потоками (35-110 кВ) по районам области без сильного понижения.
Главные понизительные подстанции (ГПП): Строятся для питания крупных промышленных предприятий. Принимают 35-220 кВ и выдают на внутреннюю распределительную сеть завода 6 или 10 кВ.
Трансформаторные подстанции (ТП): Финальный узел перед потребителем. Здесь понижающий трансформатор переводит промышленный ток в бытовое напряжение 10/0.4 кВ (то есть 380В между фазами и 220В между фазой и нулем).

Классификация КТП по конструктивному исполнению

Для массовой электрификации жилого фонда и небольших производств чаще всего применяются КТП (комплектные трансформаторные подстанции). Они собираются на заводе и поставляются на объект в полностью готовом виде.

Вид КТП	Особенности конструкции	Где применяется
Мачтовые (столбовые) МТП	Все оборудование открыто монтируется на одной или двух железобетонных или деревянных опорах ЛЭП. Не имеет защитного корпуса.	Дачные поселки (СНТ), деревни, фермерские хозяйства, питание небольших скважин.
Киосковые (металлические) КТП	Оборудование спрятано внутри прочного металлического корпуса (окрашенного или оцинкованного). Двери закрываются на замки, защищая от осадков и вандалов.	Спальные районы городов, небольшие строительные площадки, промышленные базы.
Закрытые (ЗТП)	Капитальное строение из кирпича, пеноблоков или монолитного железобетона. Обеспечивает максимальную защиту и долговечность.	Плотная городская застройка, центры городов, крупные инфраструктурные объекты.
Блочные (БКТП)	Модульное здание из железобетона, разделенное на изолированные отсеки (РУВН, РУНН, отсек трансформатора). Поставляется готовыми блоками.	Современные жилые комплексы (ЖК), новые микрорайоны, крупные торговые центры.

Заключение

Трансформаторная подстанция — это сложный, технически выверенный инженерный комплекс, от которого напрямую зависит жизнь городов и работа промышленности. Использование заводских комплектных решений (КТП), внедрение микропроцессорной релейной защиты (РЗА) и современных сухих трансформаторов значительно повысили надежность электросетей. Однако залогом бесперебойного электроснабжения по-прежнему остаются строгий регламент технического обслуживания и своевременная модернизация коммутационных узлов.
