Какой кабель нужен для кондиционера: выбор сечения, межблочная связь и ошибки монтажа

Содержание

Закладка фреоновых трасс и электрических коммуникаций под сплит-систему выполняется на этапе чернового ремонта один раз и на десятилетия. Любая ошибка в подборе электропроводки приведет к тому, что для ее исправления придется заново штробить уже чистовую отделку или прокладывать наружные пластиковые кабель-каналы. Чтобы сразу купить правильные материалы и исключить споры с монтажниками, необходимо уяснить базовое правило: для полноценной работы климатической техники требуется два принципиально разных проводника — силовой (питающий) и межблочный кабель (управляющий). В этой статье мы детально разберем, какой кабель нужен для кондиционера, опираясь на электротехнические нормы ПУЭ и реальную инженерную практику.

Главное заблуждение: Холодильная vs Электрическая мощность

Самая частая ошибка заказчиков при проектировании трассы — путаница между тепловой (холодильной) мощностью аппарата и его реальной электрической нагрузкой на сеть.

Обычные бытовые модели маркируются в британских тепловых единицах (BTU): «семерки» (7000 BTU), «девятки» (9000 BTU) или «двенадцатые» (12000 BTU). По паспорту «девятка» выдает около 2.5–2.7 кВт холодильной мощности. Из-за этого многие по ошибке закладывают толстые провода сечением 4 или даже 6 квадратов, предполагая, что прибор потребляет эти самые 2.5 кВт из розетки.

В реальности кондиционер не «производит» холод из электричества напрямую, а работает по принципу теплового насоса — перекачивает тепловую энергию с улицы в дом (или наоборот). Следовательно, его реальная потребляемая мощность из электросети примерно в 3 раза ниже заявленной холодильной. Стандартная «девятка» (2.5 кВт по холоду) потребляет всего 0.7–0.9 кВт электроэнергии. А современный инверторный кондиционер в поддерживающем режиме расходует и того меньше — около 300–400 Вт.

Вывод: для бытового кондиционера не нужны гигантские кабельные линии с сечением 4 или 6 мм².

Питающий кабель (От электрощитка до блока)

Питание климатической техники категорически не рекомендуется вешать на общую шлейфовую розеточную группу комнаты. Для оборудования закладывается отдельная линия от распределительного щита. Это исключает просадки напряжения при пусковых токах компрессора и позволяет обесточить кондиционер на зиму или для сервисного обслуживания без отключения розеток в комнате.

Марка: Для стационарной скрытой проводки в стене применяется исключительно жесткий моножильный медный кабель. Оптимальный вариант — ВВГнг(А)-LS (не распространяет горение, с низким дымовыделением) или его европейский аналог NYM.
Сечение: Зависит от способа подключения:
1. Если питание выводится классическим способом на обычную розетку возле внутреннего блока, закладывается кабель ВВГнг-LS 3х2.5 мм². Эта линия защищается в щитке автоматическим выключателем на 16А (автомат 16А).
2. Если дизайн-проектом розетка не предусмотрена, и питание заводится напрямую на клеммную колодку внутреннего блока, то физически достаточно кабеля ВВГнг-LS 3х1.5 мм², который защищается автоматом на 10А.

Межблочный кабель (Связь между внутренним и наружным блоком)

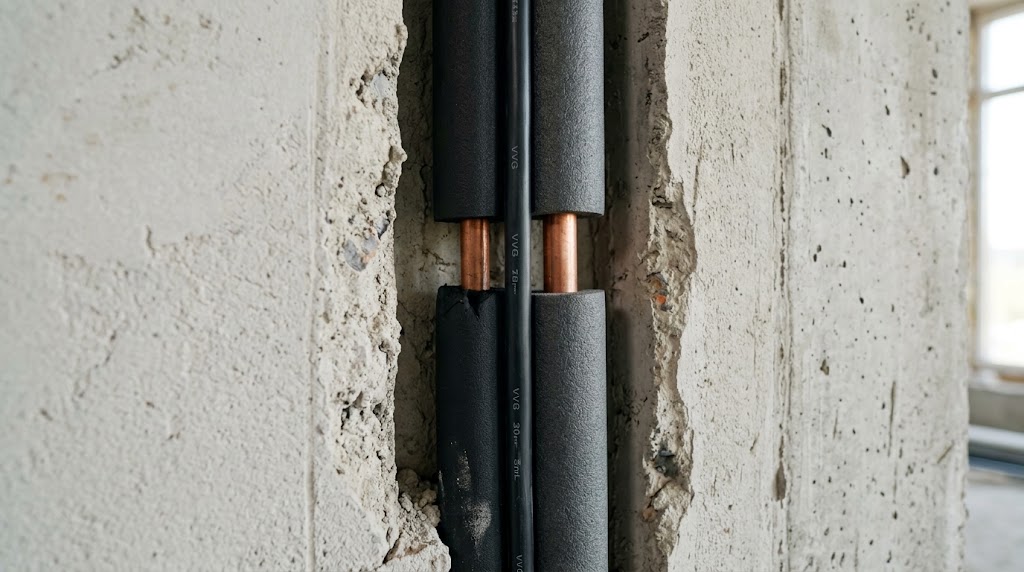

Этот проводник прокладывается в единой штробе вместе с медными фреоновыми трубками. Его задача — передать питание от внутреннего блока на внешний компрессор, вентилятор наружного блока и 4-ходовой клапан, а также обеспечить обмен цифровыми сигналами управления.

Сечение и количество жил: Для 95% бытовых сплит-систем требуется 4-жильный или 5-жильный кабель. Единый инженерный стандарт, который избавит вас от проблем с подключением любой модели (и On/Off, и инверторной) — это закладывать пятижильный кабель сечением 1.5 мм² (5х1.5).
Марка (ВВГ vs ПВС): Согласно правилам ПУЭ, стационарную скрытую проводку следует выполнять жестким кабелем (ВВГнг-LS). Однако 90% монтажных бригад настаивают на гибком проводе ПВС 5х1.5. Причина сугубо практическая: жесткую моножилу крайне сложно согнуть в тесном пространстве и подключить к клеммам наружного блока, висящего за окном на высоте.
Жесткое правило компромисса: Если вы (или ваши монтажники) используете многопроволочный провод ПВС, его концы ОБЯЗАТЕЛЬНО должны быть обжаты трубчатыми наконечниками (опрессовка НШВИ). Зажимать голые многопроволочные жилы под винт категорически запрещено — они переламываются, контакт выгорает. Кроме того, участок ПВС, выходящий на фасад, обязан быть спрятан в черную УФ-стойкую гофротрубу ПНД, так как оболочка ПВС быстро разрушается на солнце.

3 фатальные ошибки при прокладке трассы

Наращивание (скрутка) кабеля внутри стены. Межблочный кабель в штробе должен быть строго цельным на всем протяжении! Любые скрутки, пайка или клеммы, замурованные в стену — это аварийная ситуация. При окислении такого контакта кондиционер выдаст ошибку связи, и для восстановления цепи придется вскрывать чистовую отделку.
Прокладка на фасаде без защиты от ультрафиолета. Использование кабеля NYM или ПВС на фасаде здания без защитной гофры недопустимо. Изоляция этих марок боится УФ-излучения. За пару лет на солнце оболочка потрескается вплоть до оголенной меди, что приведет к короткому замыканию. Спасти трассу может только атмосферостойкая гофротруба ПНД (исключительно черная).
Использование кабеля по ТУ вместо ГОСТ. Покупка усеченного провода по Техническим Условиям (ТУ), где заявленные 1.5 мм² по факту оказываются 0.9 мм², или использование дешевого омедненного алюминия. В цепях климатической техники должна применяться только чистая медь строгого сечения.

Заключение

Проектирование инженерных сетей не терпит экономии на базовых принципах безопасности. Отвечая на вопрос, какой кабель нужен для кондиционера, мы формулируем золотой стандарт надежной трассы: питающая выделенная линия выполняется жестким кабелем ВВГнг-LS 3х2.5 (до розетки), а качественная межблочная связь обеспечивается цельным пятижильным проводом 5х1.5 мм² с обязательной защитой от солнца на улице и опрессовкой многопроволочных жил.
