Маркировка электрического кабеля: ГОСТ, ПУЭ и таблицы

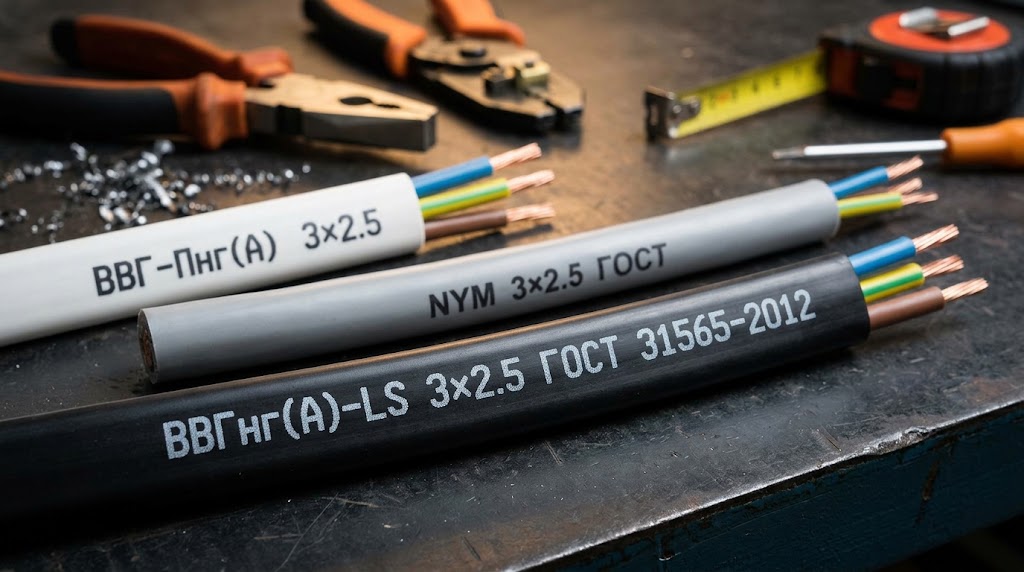

Буквенно-цифровой код, нанесенный на внешнюю оболочку проводника — это не случайный набор символов, а строгий технический паспорт изделия, от которого напрямую зависит пожарная безопасность объекта. Для квалифицированного электромонтажника маркировка электрического кабеля дает исчерпывающую информацию о его назначении, защитных свойствах и физическом строении. Неумение читать этот код неизбежно ведет к фатальным ошибкам: покупке неподходящего материала, перегреву линии, разрушению изоляции и возгоранию. Ниже приведена ультимативная шпаргалка, которая поможет читать кабельные бирки как открытую книгу.

Отечественная буквенная маркировка кабеля строится по строгому алгоритму. Символы читаются слева направо, и каждая позиция отвечает за конкретный элемент конструкции (от сердцевины к внешней оболочке):

1. Первая буква — материал жилы.

2. Вторая буква — тип и назначение проводника.

3. Третья буква — материал индивидуальной изоляции токопроводящих жил.

4. Четвертая буква — материал внешней оболочки (шланга).

5. Пятая буква — наличие защитного покрова (брони).

6. Дополнительные индексы (через дефис) — показатели пожарной безопасности и климатическое исполнение.

Главное инженерное правило: если первой буквы «А» в маркировке нет, значит, материал жилы по умолчанию — медь (например, ВВГ, NYM, ПВС).

Для скрытой электропроводки в жилых и общественных зданиях базовых физических характеристик недостаточно. В дело вступают индексы пожарной безопасности — суффиксы, которые указывают, как поведет себя кабель при коротком замыкании или внешнем возгорании.

• нг — не распространяет горение при групповой прокладке. Базовое требование для монтажа в лотках и пучках.

• LS (Low Smoke) — пониженное дымо- и газовыделение. При тлении не создает густой удушливой завесы.

• HF (Halogen Free) — изоляция не содержит галогенов. При нагреве не выделяет коррозионно-активные и токсичные газы (хлор).

• FRLS (Fire Resistance Low Smoke) — огнестойкий. Имеет дополнительную слюдосодержащую обмотку жил. Способен сохранять работоспособность в открытом пламени (от 90 до 180 минут). Применяется для систем пожаротушения и аварийной вентиляции.

Норматив ГОСТ 31565-2012: Для внутриквартирной проводки закон требует использовать кабели с индексом не ниже «нг-LS». Идеальная ВВГнг-LS расшифровка звучит так: кабель медный, изоляция жил из ПВХ, оболочка из ПВХ, без брони (голый), не распространяет горение, с пониженным дымовыделением.

Сразу за буквенным кодом следуют цифры, описывающие геометрию проводника. Стандартный формат записи — A х B, где:

• A — количество токопроводящих жил.

• B — площадь поперечного сечения одной жилы в квадратных миллиметрах (мм²).

Например, маркировка 3х2.5 означает наличие трех жил сечением 2.5 мм² каждая.

В силовых питающих магистралях часто встречается формула с дополнительной (нулевой или заземляющей) жилой меньшего сечения: 3х50 + 1х25. Это означает три фазные жилы по 50 мм² и одну жилу PEN сечением 25 мм².

Снимая внешнюю оболочку кабеля, монтажник видит разноцветные жилы. Цветовая маркировка проводов — это не дизайнерское решение производителя, а жесткий регламент ПУЭ-7 (п. 1.1.29), созданный для безопасной коммутации электрощитов и розеток.

Обязательная связка «фаза ноль земля цвет» выглядит следующим образом:

• Защитный ноль (PE, «Земля») — строго желто-зеленый цвет.

• Рабочий ноль (N) — строго синий (или голубой) цвет.

• Фаза (L) — может быть любого другого цвета (коричневый, черный, белый, серый, красный), но чаще всего это коричневый или белый.

⚠️ Фатальная ошибка монтажа: Категорически запрещено использовать желто-зеленый провод для передачи фазного напряжения! Если вы пустите фазу по жиле защитного заземления, следующий электрик, обслуживающий вашу линию, получит смертельный удар током, просто коснувшись корпуса заземленного прибора.

На кабельном рынке существует скрытая угроза, способная превратить грамотный проект в пепелище. Речь идет о документации, по которой произведен кабель.

Если на бирке указан ГОСТ — значит, сечение медной жилы, толщина изоляции и электрическое сопротивление строго соответствуют государственным стандартам.

Но многие заводы выпускают кабель по ТУ (техническим условиям), которые они пишут сами для себя, чтобы удешевить производство. В профессиональной среде такой продукт презрительно называют «кабель ТУ усеченка».

Механика пожара из-за «усеченки»:

Производитель занижает диаметр медной проволоки, продавая вам жилу 1.8 мм² под видом 2.5 мм², и использует дешевый пластификатор для оболочки. Вы подключаете линию к розеткам и ставите стандартный автоматический выключатель на 16 Ампер, который рассчитан на честные 2.5 квадрата. При включении чайника и обогревателя по тонкой «усеченке» течет номинальный ток, но из-за заниженного сечения сопротивление выше нормы. Медь начинает раскаляться. Автомат на 16А не срабатывает (ведь ток не превышает его номинал!), а тонкая некачественная изоляция плавится, вызывая короткое замыкание внутри стены.

Электробезопасность начинается не с монтажа розетки, а со стадии закупки материалов. Читать бирку и надписи на оболочке нужно до оплаты на кассе. Помните: правильная маркировка электрического кабеля (например, ВВГнг(А)-LS 3х2.5 ГОСТ) и строгое соблюдение цветовой распиновки — это гарантия того, что проводка отработает свои положенные 30 лет, сохранив вашу жизнь, имущество и нервы.
