Почему выбивает автомат при включении: главные причины и алгоритм диагностики

Содержание

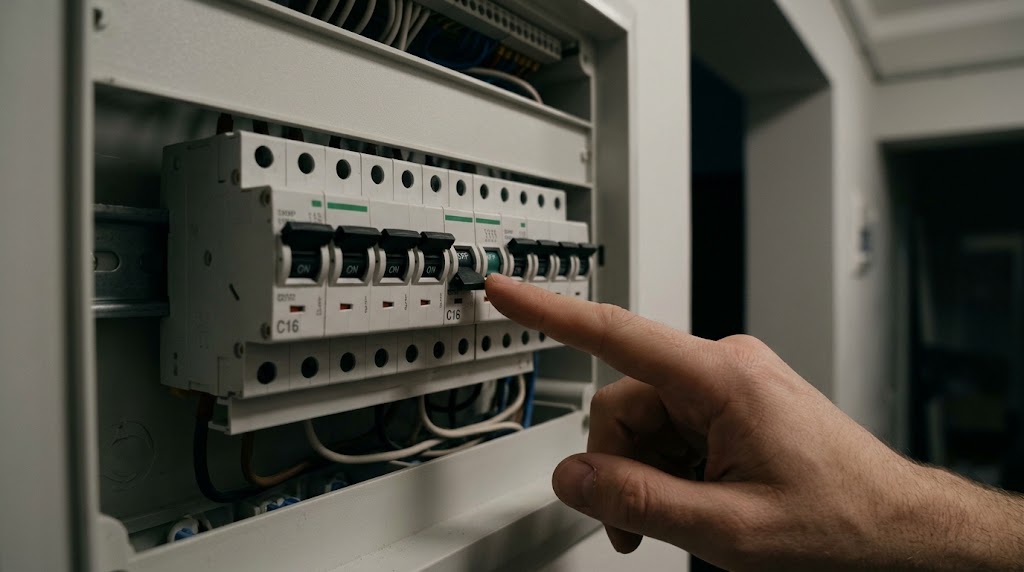

Внезапно погасший свет и обесточенные розетки — штатная ситуация для любой домашней электросети. Стоя перед открытым электрощитком, многие пользователи испытывают растерянность и раздражение, раз за разом пытаясь поднять упавший рычажок выключателя. Чтобы правильно действовать в этой ситуации, необходимо усвоить главный постулат инженера-электрика: автоматический выключатель (АВ) защищает исключительно питающий кабель в стене, а не вашу бытовую технику и не человека (для защиты людей от поражения током применяются УЗО или дифавтомат).

Если устройство сработало и разорвало цепь, значит, оно только что штатно выполнило свою работу и предотвратило расплавление изоляции и последующий пожар. Понимание того, почему выбивает автомат при включении, сводится к анализу поведения расцепителей внутри самого прибора.

Как именно выбивает автомат? (Главный ключ к диагнозу)

Внутри стандартного модульного автомата находятся две независимые системы защиты, которые реагируют на совершенно разные аварийные ситуации. Внимательно проследив за тем, как именно отключается подача тока, вы сможете сразу поставить точный диагноз.

Срабатывает мгновенно (со щелчком или искрой): Вы поднимаете рычажок, и он в ту же долю секунды падает обратно, не удерживаясь в верхнем положении. Это означает, что сработал электромагнитный расцепитель. Внутри автомата находится медная катушка с металлическим сердечником. При колоссальном скачке тока магнитное поле мгновенно втягивает сердечник, который бьет по механизму сброса. Диагноз: короткое замыкание.
Срабатывает с задержкой (от 2 до 15 минут): Вы включили приборы, всё работает нормально, но через некоторое время свет гаснет. Вы подходите к щитку, включаете автомат, и ситуация повторяется через 5 минут. Здесь сработал тепловой расцепитель. Внутри устройства находится биметаллическая пластина, состоящая из двух металлов с разным коэффициентом теплового расширения. При протекании тока выше нормы пластина медленно нагревается, изгибается и размыкает контакты. Диагноз: перегрузка линии.

Разберем каждую из физических причин детально.

Причина 1. Короткое замыкание (Мгновенное отключение)

Короткое замыкание (КЗ) возникает, когда фазный проводник напрямую, минуя полезную нагрузку, соприкасается с нулевым рабочим или защитным заземляющим проводом. Согласно закону Ома ( $I=U/R$ ), поскольку сопротивление на этом участке стремится к нулю, сила тока мгновенно взлетает до сотен или тысяч ампер.

Электромагнитный расцепитель реагирует за доли секунды, спасая проводку от мгновенного испепеления. Чаще всего КЗ происходит не в скрытой проводке, а в самих электроприборах:

Пробой изоляции или сгоревший ТЭН в водонагревателе (бойлере) или стиральной машине.
Вышедший из строя импульсный блок питания компьютера или телевизора.
Перебитый кабель (например, если вы или соседи недавно сверлили стену перфоратором и задели скрытую магистраль).

Причина 2. Банальная перегрузка (Отключение через время)

Самая распространенная причина срабатывания тепловой защиты. На розеточные группы в современных квартирах устанавливаются автоматы, имеющие номинал 16 Ампер. При напряжении 230 В такой автомат способен пропустить через себя суммарную мощность около 3.5 – 3.6 кВт.

Если на одну розеточную линию (даже через разные розетки в комнате) вы одновременно включите электрический чайник (2 кВт), микроволновую печь (1.5 кВт) и утюг (2 кВт), суммарный ток составит более 24 Ампер. Биметаллическая пластина начнет стремительно разогреваться и через пару минут разорвет цепь, спасая кабель.

⚠️ Фатальная ошибка новичков: замена 16А на 25А

Многие владельцы квартир пытаются «починить» постоянно выбивающий автомат на кухне путем его замены на более мощный — номиналом 25А или 32А. Делать это категорически запрещено.

Автомат подбирается исключительно под сечение кабеля. Медный кабель сечением 2.5 мм², проложенный к вашим розеткам, физически рассчитан на длительный ток не более 21-25А. Если вы поставите автомат на 25А или 32А, он перестанет отключаться при перегрузке. Вместо биметаллической пластины в автомате начнет греться сам медный кабель в стене. При температуре +80 °C изоляция из ПВХ начнет плавиться, провода сомкнутся, и произойдет внутреннее возгорание проводки внутри бетонной штробы или под деревянной обшивкой.

Причина 3. Высокие пусковые токи техники

В момент запуска электродвигатели потребляют ток, в 5-7 раз превышающий их номинальную мощность. Это явление называется пусковые токи. К такой технике относятся старые холодильники с тяжелыми компрессорами, мощные пылесосы, циркулярные пилы и болгарки.

Для защиты от ложных срабатываний при запуске двигателей автоматы имеют свою кривую отключения — время-токовая характеристика.

Автоматы категории «B» очень чувствительны и могут выбить при пуске старого холодильника.
Автоматы, имеющие характеристику C (самый распространенный стандарт для жилого фонда), допускают кратковременные пятикратные броски тока и отлично справляются с пусковыми нагрузками бытовой техники. Если ваш автомат выбивает именно в секунду старта компрессора, возможно, стоит проверить его время-токовую характеристику.

Причина 4. Износ автомата или плохой контакт в щитке

Иногда проблема кроется не в проводке и не в приборах, а в самом электрощите.

Если монтажник слабо затянул винтовой зажим на клемме автомата (или медь со временем дала «усадку»), в месте плохого контакта резко возрастает переходное сопротивление. Клемма начинает работать как нагревательный элемент.

Это тепло передается прямо на тепловой расцепитель внутри корпуса. В результате биметаллическая пластина нагревается от клеммы, а не от проходящего тока, и автомат ложно срабатывает, даже если в квартире горит только пара светодиодных лампочек. Также не стоит исключать усталость металла: старые, отработавшие по 15 лет автоматы, теряют упругость пружин и начинают непредсказуемо отключаться при токах значительно ниже своего номинала.

Пошаговый алгоритм: что делать прямо сейчас

Если у вас сработала защита, не пытайтесь сразу же с силой вдавить рычажок вверх. Действуйте по строгому диагностическому алгоритму:

Шаг 1 (Метод исключения): Пройдитесь по квартире и физически выдерните из розеток вилки абсолютно всех электроприборов, которые находятся на обесточенной линии. Выключите все клавиши освещения.
Шаг 2 (Холостой пуск): Подойдите к электрощиту и включите автомат.
- Если его выбило снова (мгновенно) — проблема в самой проводке (сплавились провода в распределительной коробке) или автомат полностью вышел из строя. Необходим вызов электрика.
- Если автомат включился и держит напряжение — ваша проводка исправна. Переходим к шагу 3.
Шаг 3 (Поиск неисправного прибора): Начните по одному включать электроприборы в розетки. Включили чайник — ждем. Включили стиральную машину — ждем. Тот прибор, в момент включения которого автомат с громким щелчком отрубит сеть, и является источником короткого замыкания (или критической перегрузки). Он требует ремонта или утилизации.

Заключение

Автоматический выключатель — это главный предохранитель вашей безопасности. Понимание механики его работы и того, почему выбивает автомат при включении, поможет вам избежать фатальных ошибок. Никогда не пытайтесь заклинить падающий рычажок спичкой, не меняйте автоматы на более мощные в обход расчетов сечения кабеля. Используйте диагностический алгоритм для локализации проблемы, а при подозрении на скрытое короткое замыкание в стене немедленно обращайтесь к квалифицированным специалистам.
