Почему выбивает дифавтомат: 3 главные причины и пошаговый алгоритм диагностики

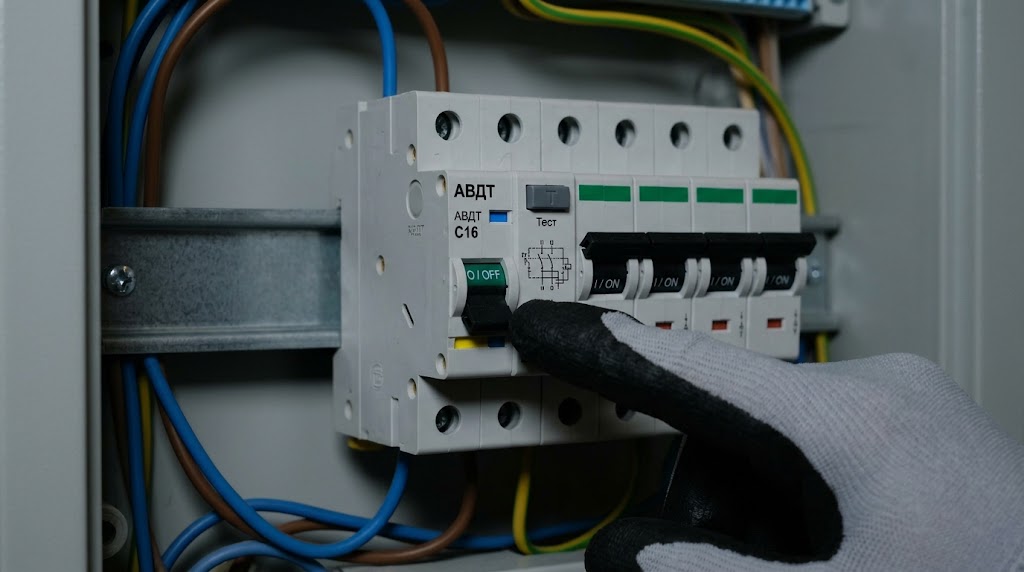

Дифавтомат — это инженерное устройство формата «3 в 1». Если рычажок на передней панели вашего квартирного электрощитка опустился вниз, значит, автоматика только что выполнила свою задачу и предотвратила одну из трех катастроф: смертельный удар человека током, расплавление питающего кабеля или полноценный пожар.

Инженерная формула этого прибора проста: Дифавтомат (АВДТ) = УЗО + Автоматический выключатель. Именно из этой функциональной универсальности вытекает главная сложность для рядового пользователя. Когда прибор срабатывает, невозможно сходу понять, от чего именно он защитил сеть. Разберем детально, почему выбивает дифавтомат, и как по поведению механики безошибочно определить характер аварии.

Причина 1. Короткое замыкание (Мгновенное срабатывание)

За молниеносную реакцию на критические сверхтоки в конструкции прибора отвечает электромагнитный расцепитель — катушка с подпружиненным сердечником. Если фазный и нулевой проводники напрямую контактируют друг с другом (минуя полезную нагрузку), сопротивление цепи падает практически до нуля. Сила тока за миллисекунды взлетает до сотен ампер, магнитное поле втягивает сердечник, и он механически разрывает цепь.

• Симптомы: Устройство выбивает мгновенно и очень агрессивно при попытке включить вилку в розетку (или при взведении самого автомата). Срабатывание сопровождается громким, резким щелчком, иногда видимой искрой в районе клемм автомата или кратковременным морганием света во всей квартире.

• Где искать: Короткое замыкание чаще всего происходит в самой бытовой технике. Это сгоревший импульсный блок питания телевизора, замкнувшая обмотка двигателя пылесоса или физически перебитый буром перфоратора кабель внутри бетонной стены.

Причина 2. Перегрузка линии (Срабатывание с задержкой)

Если суммарная мощность всех включенных приборов превышает номинал аппарата (например, ток выше 16 Ампер), в работу вступает тепловой расцепитель. Он представляет собой биметаллическую пластину, сваренную из двух металлов с разным коэффициентом теплового расширения. Проходящий сверхток медленно разогревает пластину, она изгибается и давит на спусковой механизм.

• Симптомы: Перегрузка линии всегда имеет отложенный во времени эффект. Вы включаете стиральную машину, электрический чайник и микроволновку одновременно на одной кабельной ветке. Всё работает абсолютно нормально, но через 5–15 минут дифавтомат тихо и мягко отключается. Характерный признак: если попробовать поднять рычажок вверх сразу же после отключения — он не зафиксируется и снова упадет. Пластина должна физически остыть и выпрямиться (на это уходит 2–3 минуты).

• Как лечить: Ремонт здесь не требуется. Необходимо просто разнести работу мощной бытовой техники по времени, чтобы ток в цепи не превышал допустимый предел.

Причина 3. Ток утечки на корпус или землю

Третья защитная функция — это отслеживание разницы между входящим и исходящим током. За нее отвечает дифференциальный трансформатор (работающий точно так же, как в классическом УЗО). Если часть энергии уходит не по нулевому проводу обратно в сеть, а стекает на заземленный корпус ванны, трубу или через тело человека, прибор это фиксирует.

• Симптомы: Срабатывание происходит мгновенно, но очень тихо, без хлопков, искрения и просадки напряжения в соседних комнатах. Короткого замыкания и перегрузки на линии нет.

• Где искать: В 90% случаев ток утечки возникает из-за контакта электрических узлов с водой. Произошел пробой изоляции трубчатого нагревателя (ТЭНа) в стиральной машине или бойлере, влага попала на контакты в розетке, либо вы случайно сомкнули нулевой рабочий (синий) и заземляющий (желто-зеленый) проводники при расключении люстры.

Как узнать причину по индикатору на корпусе? (Лайфхак)

Визуальная диагностика на месте может сэкономить часы времени. На современных и более дорогих моделях АВДТ производители устанавливают на лицевой панели специальный индикатор срабатывания — небольшое окошко с механическим флажком.

• Если после аварийного отключения в окошке выскочил яркий синий или желтый флажок — прибор среагировал исключительно на дифференциальный ток (произошла утечка).

• Если рычажок упал вниз, а индикаторный флажок остался на месте (остался прозрачным или сливается с корпусом) — сработала силовая защита от сверхтоков (КЗ или перегрузка). Это позволяет инженеру сразу отбросить лишние гипотезы.

Пошаговый алгоритм: что делать, если выбило дифавтомат

Если ваша линия обесточена, действуйте по строгому алгоритму поиска неисправности, применяя метод инженерного исключения.

1. Шаг 1: Локализация аварии. Физически выдерните из розеток вилки всех электроприборов, которые находятся на обесточенной ветке. Выключите клавиши света (если свет запитан от этого же АВДТ). Включите дифавтомат в щитке.

   • Если пустой автомат выбивает снова: Проблема кроется в скрытой проводке (расплавились скрутки в коробке, повреждена изоляция в стене) или неисправен сам дифавтомат. Потребуется вызов специалиста и прозвонка линии через мультиметр и мегаомметр.

   • Если рычажок зафиксировался: Проводка в стенах цела. Переходим к шагу 2.

2. Шаг 2: Поиск виновника. Начните по одному вставлять вилки приборов обратно в розетки. При включении какого устройства дифавтомат мгновенно сбросит рычажок — тот прибор и является аварийным.

3. Шаг 3: Дифференциация поломки. Осмотрите неисправный прибор. Если при вставке вилки в розетку вы увидели искру и услышали громкий треск — в приборе короткое замыкание. Если вилка вошла мягко, устройство включилось без шума, но сеть моментально отрубилась — это утечка (ищите следы воды на контактах, пробитый ТЭН или перетертый сетевой шнур, касающийся металлического корпуса прибора).

Понимание того, почему выбивает дифавтомат, превращает стрессовую ситуацию с отключением света в понятный диагностический процесс. Автоматика дифференциального тока стоит на страже вашей безопасности. Никогда не пытайтесь заклинить падающий рычажок изолентой, не блокируйте кнопку Тест и не меняйте номинал устройства на более высокий (например, с 16А на 25А) без полного перерасчета сечения питающего кабеля. Ищите и устраняйте причину неисправности, а не лишайте свой дом защиты.
