Виды воздушных линий электропередач (ВЛ): классификация и устройство

Содержание

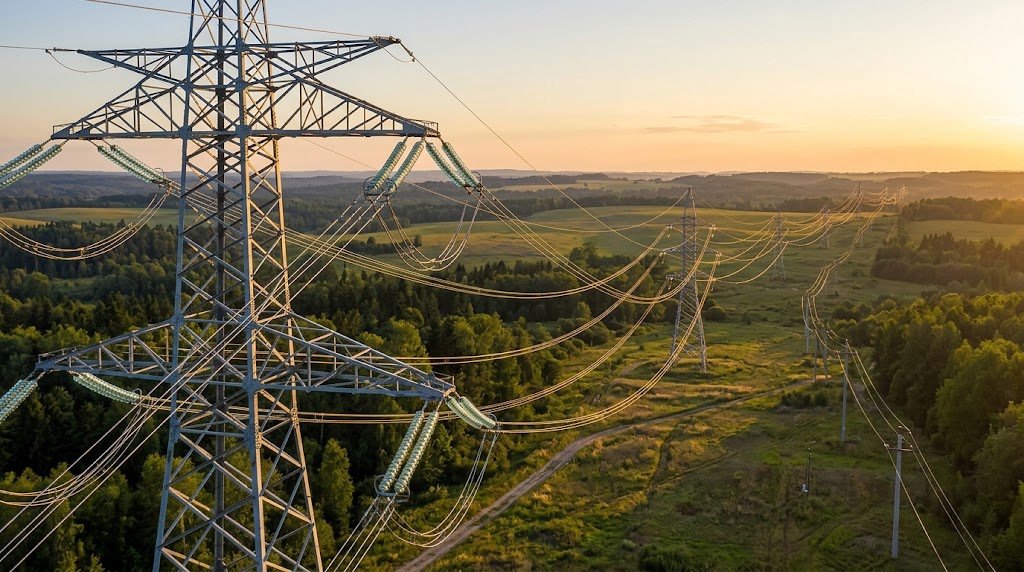

Воздушная линия электропередачи (ВЛ) — это электроустановка, предназначенная для передачи и распределения электрической энергии по проводам, расположенным на открытом воздухе и закрепленным на опорах с помощью изоляторов и линейной арматуры. В единой энергосистеме страны ВЛ выполняют функцию главных транспортных артерий, связывая генерирующие электростанции, распределительные подстанции и конечных потребителей.

От надежности ЛЭП зависит стабильность электроснабжения целых регионов. Проектирование таких сетей требует строгого соблюдения нормативов ПУЭ, правильного расчета механических нагрузок на провода и конструкции, а также учета климатических условий. Рассмотрим основные виды воздушных линий электропередач, чтобы понимать принципы их работы и технические особенности.

Классификация ВЛ по классу напряжения

Напряжение — ключевой параметр, определяющий конструкцию линии, высоту подвеса проводов и тип изоляции. В энергетике принято строгое деление сетей на четыре основные группы.

Низковольтные сети (до 1 кВ)

Это распределительные сети, непосредственно питающие электрооборудование конечных потребителей. Самый распространенный стандарт здесь — 0.4 кВ (380 В между фазами и 220 В между фазой и рабочим нулем). Такие линии прокладываются по улицам частного сектора, внутри населенных пунктов и на территории небольших предприятий. Они характеризуются небольшой протяженностью (до 1-2 км от понижающего трансформатора) и минимальными габаритами опор.

Сети среднего напряжения (6–35 кВ)

К этой категории относятся линии 10 кВ, 6 кВ и 35 кВ. Их задача — распределение энергии между городскими районами, поселками и промышленными площадками. Сети напряжением 10 кВ являются фундаментом распределительного комплекса (распредсетей). Они соединяют главные понизительные подстанции с районными трансформаторными будками.

Высоковольтные сети (110–220 кВ)

Это линии регионального значения. Напряжение 110 кВ и 220 кВ используется для связи между крупными электростанциями и узловыми подстанциями мегаполисов, а также для питания энергоемких производств (металлургия, машиностроение, химическая промышленность). На этих классах напряжения начинают применяться сложные подвесные изоляторы и высокие металлические опоры.

Сверх- и ультравысоковольтные (330–1150 кВ)

Системообразующие и транзитные магистрали. Линии 500 кВ, 750 кВ и 1150 кВ предназначены для переброски колоссальных мощностей на тысячи километров между энергосистемами субъектов и государств. Отличительная техническая черта таких ЛЭП — расщепление фазы: каждая фаза состоит не из одного толстого провода, а из «пучка» из 3, 4 или 8 проводов. Это инженерное решение необходимо для снижения потерь на коронирование (коронный разряд) и уменьшения реактивного сопротивления линии.

Виды проводов: голые против изолированных

Провод — главный токоведущий элемент системы. Технологии передачи энергии развиваются, предлагая решения под конкретные классы напряжения.

Неизолированные сталеалюминиевые провода (марка АС). Это бессменная классика высоковольтной энергетики. Провод АС состоит из стального сердечника (отвечает за высокую механическую прочность на разрыв при обледенении и ветре) и повивов из алюминиевых проволок (обеспечивают отличную токопроводимость). Голые провода — единственно возможное решение для магистралей от 35 кВ и выше. Создать надежную оболочку на напряжение в сотни киловольт и подвесить тяжелый кабель на опору физически нецелесообразно. Роль идеального диэлектрика здесь играет атмосферный воздух.
Самонесущий изолированный провод (СИП). Внедрение СИП произвело революцию в сетях 0.4 кВ и 10 кВ. Токоведущие жилы здесь покрыты надежной изоляцией из светостабилизированного сшитого полиэтилена. Плюсы очевидны: полностью исключены короткие замыкания при схлестывании проводов от ураганного ветра или падении веток, сведена к нулю вероятность хищения электроэнергии путем наброса, повышена электробезопасность при обрывах, а также снижена необходимая ширина просеки при прокладке в лесных массивах.

Типы опор линий электропередач

Опора ЛЭП — несущая конструкция, удерживающая провода на безопасном расстоянии от земли и друг от друга. Выбор материала напрямую зависит от напряжения линии, веса проводов и климатических нагрузок.

Деревянные опоры. Исторически первый, но до сих пор применяемый тип конструкций в сетях до 10 кВ. Их главный плюс — древесина (особенно глубоко пропитанная специальными антисептиками) сама по себе является хорошим диэлектриком, что снижает риск утечек тока. Они легкие и недорогие, однако подвержены гниению (особенно на границе земля-воздух) и обладают меньшей механической прочностью.
Железобетонные опоры. Самый массовый тип в сетях до 110 кВ. Классические армированные стойки (СВ-95, СВ-110) обеспечивают высокую конструктивную прочность, долговечность (срок эксплуатации от 50 лет) и абсолютную устойчивость к коррозии. Основные минусы: большой вес, хрупкость при ударах во время логистики и сложность утилизации.
Металлические решетчатые опоры. Стандарт для высоковольтных магистралей 110 кВ, 220 кВ, 500 кВ и выше. Собираются из стального углового проката на болтовых соединениях прямо на месте монтажа. Обладают колоссальной несущей способностью, могут устанавливаться на сложных горных рельефах, но требуют закладки мощного фундамента и регулярной антикоррозийной обработки.
Многогранные металлические опоры. Современная технологичная альтернатива громоздким решетчатым конструкциям. Представляют собой полые усеченные пирамиды, согнутые из толстолистовой стали. Они обладают высокой аэродинамикой, монтируются в разы быстрее, занимают минимум земельной площади и эстетично вписываются в городскую инфраструктуру.

Как визуально определить напряжение ЛЭП (Таблица-шпаргалка)

Узнать рабочее напряжение линии можно, не заглядывая в проектную документацию. Достаточно посмотреть на изоляцию (например, типовой стеклянный изолятор ПС-70), форму траверсы и количество проводов.

Класс напряжения	Количество изоляторов в гирлянде (подвесные)	Специфика фазы и крепления	Основной материал опор
0.4 кВ	Изоляторы штыревые (фарфор/стекло) или без них (при использовании СИП).	Фаза — один провод. Короткие крюки.	Железобетонная опора, дерево.
10 кВ	1–2 изолятора (чаще используются штыревые ШС-10 или короткие подвесные).	Фаза — один провод. Стальная короткая траверса.	Железобетон.
35 кВ	3–5 изоляторов в гирлянде изоляторов.	Фаза — один провод. Широкие траверсы.	Железобетон, решетчатый металл.
110 кВ	6–8 изоляторов в гирлянде.	Фаза — один провод. Наличие грозозащитного троса.	Металл, реже железобетон.
220 кВ	10–14 изоляторов в гирлянде.	Фаза — один провод (иногда два). Большие габариты опор.	Металл (решетка/многогранник).
500 кВ	От 20 изоляторов в гирлянде.	Расщепление фазы: по 3 провода, собранных в треугольник.	Металл.

Заключение

Надежность и бесперебойность передачи электроэнергии — это результат строгого инженерного расчета и применения передовых материалов. Безопасные и эффективные виды воздушных линий электропередач формируются за счет грамотного подбора класса напряжения для конкретных дистанций передачи, оптимального выбора между изолированными (СИП) и неизолированными (АС) проводами, а также установки соответствующих грунту и ветровым нагрузкам опор. Понимание этих технических основ позволяет не только квалифицированно обслуживать электросети, но и легко «читать» сложную энергетическую инфраструктуру любого региона.
