Зачем нужно заземление в доме: понятная физика защиты и частые ошибки монтажа

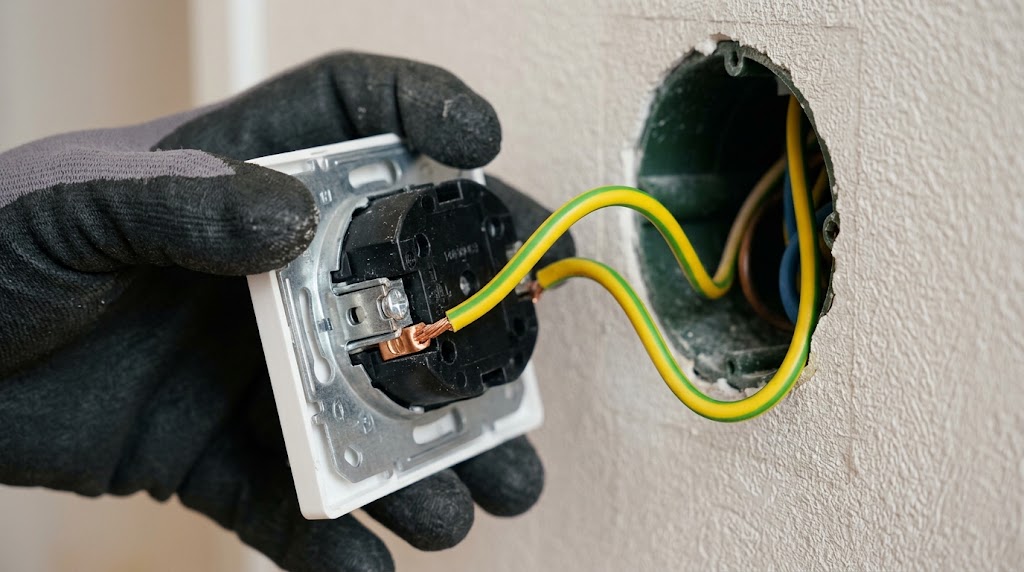

Многие владельцы недвижимости на этапе чернового ремонта искренне не понимают, почему смета на электромонтаж включает дорогостоящий трехжильный кабель и земляные работы на участке. С точки зрения обывателя, для работы любого прибора достаточно фазы и нуля. Однако желто-зеленый провод (PE), который вы видите в механизме каждой современной розетки — это не прихоть надзорных органов и не способ электриков увеличить чек. Это единственная надежная аварийная магистраль для мгновенного сброса опасного электрического потенциала.

Когда бытовая техника исправна, защитный контакт бездействует. Но электрика проектируется с расчетом на нештатные ситуации: перегрев, заводской брак, старение материалов или попадание воды. Если изоляция фазного проводника разрушится, смертельное напряжение окажется на металлическом корпусе прибора. Именно в эту долю секунды решается, зачем нужно заземление в доме: примет ли удар на себя подготовленный инженерный контур, или невольным проводником станет человек.

Физика процесса: как именно заземление спасает жизнь?

Чтобы понять механику защиты, достаточно вспомнить базовый закон Ома и электротехническое правило «пути наименьшего сопротивления». Электрический ток всегда стремится вернуться к источнику (трансформаторной подстанции) и выбирает для этого маршруты с минимальным сопротивлением.

Давайте посмотрим на сухие физические параметры:

1. Расчетное сопротивление тела человека (согласно нормам электробезопасности) принимается равным 1000 Ом.

2. Нормативное сопротивление растеканию тока для правильного контура заземления в бытовой сети 220/380В составляет не более 4 Ома (в крайнем случае допускается до 10 Ом в зависимости от удельного сопротивления грунта).

Представьте классическую аварию: произошел пробой на корпус внутри старой стиральной машины. Металлический барабан и стенки оказались под напряжением 230 Вольт. Если машинка заземлена, ток мгновенно устремляется по желто-зеленому проводу (PE) в землю. Почему? Потому что сопротивление этого пути (4 Ома) в 250 раз меньше, чем сопротивление человека (1000 Ом). Ток буквально «игнорирует» пользователя, безопасно стекая в почву. Заземление выступает в роли своеобразного громоотвода для вашей техники, направляя разрушительную энергию по заранее подготовленному безопасному коридору.

Разрушаем миф: «Зачем заземление, если я поставлю УЗО?»

Это одно из самых распространенных и смертельно опасных заблуждений на строительных форумах. УЗО (устройство защитного отключения) действительно создано для защиты от токов утечки. Но дьявол кроется в алгоритме его работы: УЗО реагирует только тогда, когда ток уже начал утекать. Рассмотрим два сценария развития событий.

• Сценарий без заземления (двухпроводная сеть): Фаза пробила на металлический корпус водонагревателя или стиральной машины. Прибор стоит на резиновых ножках или сухой плитке, то есть надежно изолирован от пола. УЗО «молчит», потому что ток никуда не утекает — потенциал просто дежурит на корпусе. Вы подходите и касаетесь мокрой рукой машинки. В этот момент ваше тело становится мостом между фазой и бетонным перекрытием. Ток идет через ваши руки, сердце и ноги. Только тогда, зафиксировав утечку через вас, УЗО отключает линию. Вы получаете крайне неприятный, болезненный (а для людей с кардиостимуляторами — фатальный) удар током до того, как автоматика отработает.

• Сценарий с заземлением (трехпроводная сеть): Фаза пробила на корпус. Так как корпус соединен с защитным проводником PE, ток утечки мгновенно устремляется в землю в ту же миллисекунду, когда произошла поломка. УЗО фиксирует потерю баланса токов и отрубает питание немедленно. Человек еще даже не успел зайти в комнату, а аварийная линия уже полностью обесточена.

В этом заключается критическая разница: без земли УЗО использует ваше тело как датчик обнаружения утечки, а с землей — предотвращает удар током превентивно, до вашего прикосновения.

Смертельно опасные ошибки (Как делать нельзя)

Самостоятельные попытки сэкономить или обмануть физику часто приводят к катастрофическим последствиям. В правилах устройства электроустановок (ПУЭ) строго прописаны запреты.

1. Запрет на использование инженерных коммуникаций. Категорически запрещено цеплять заземляющий провод на трубы отопления, водопровод или газовые магистрали. В случае аварии вашей техники, напряжение 230В пойдет по всему стояку. Это гарантированно убьет вашего соседа сверху или снизу, который в этот момент моется в душе. Кроме того, полипропиленовые вставки на трубах разрывают электрическую цепь, делая такую «защиту» абсолютно бесполезной.

2. Запрет на «зануление» в розетке. Некоторые недобросовестные мастера советуют делать зануление прямо в механизме розетки — ставить медную перемычку между контактом рабочего нуля (N) и контактом заземления (PE). Это мина замедленного действия. Если в подъездном или уличном щитке отгорит рабочий ноль, ток через включенные приборы пойдет на нулевой провод, а через вашу перемычку — сразу на корпуса всех заземленных приборов в доме. Смертельное напряжение одновременно появится на холодильнике, микроволновке и ПК.

Как делают правильный контур заземления для частного дома

Чтобы система работала корректно при вводе в частный дом (чаще всего организуется современная система TN-C-S, когда совмещенный PEN-проводник от магистрали разделяется во вводном щите на рабочий ноль N и защитную землю PE), необходимо смонтировать местный контур заземления. На практике применяются два метода:

• Классический (черновой): Треугольник заземления. Традиционная схема: в выкопанную траншею (глубиной 0,5–0,7 м) вбиваются три стальных уголка длиной по 2–3 метра в форме равностороннего треугольника. Они обвариваются стальной полосой, которая выводится к цоколю здания.

  • Плюсы: Относительная дешевизна материалов.

  • Минусы: Огромные трудозатраты (выемка кубометров грунта) и необходимость сварки. Обычная черная сталь гниет в агрессивной почве, и через 10–15 лет контур может полностью рассыпаться, оставив дом без защиты.

• Современный: Модульно-штыревое заземление. Инженерный стандарт 21 века. Это сборный стержень из омедненной стали. В землю мощным перфоратором забивается первый сегмент (1,5 метра), на него через латунную муфту накручивается следующий, и так на глубину 10–15 метров (пока прибор не покажет требуемые 4 Ома).

  • Плюсы: Занимает площадь 10х10 см, монтаж возможен даже в подвале уже построенного дома. Толстый слой меди предотвращает коррозию — срок службы превышает 50-100 лет. Обеспечивает идеальное сопротивление, так как достигает глубоких грунтовых вод.

  • Минусы: Более высокая стоимость заводского комплекта.

Заключение

Игнорирование базовых норм электробезопасности — это игра в русскую рулетку. Задаваясь вопросом, зачем нужно заземление в доме, важно помнить главное правило инженера: автоматические выключатели защищают ваши кабели от возгорания, а связка из заземления и дифференциальной защиты спасает самое ценное — человеческую жизнь. Не экономьте на трехжильных кабелях при ремонте и доверяйте расчет и монтаж защитных контуров только квалифицированным специалистам с поверенным измерительным оборудованием.
