Чем отличается ТЭС от ТЭЦ: принципы работы, КПД и назначение

Содержание

В основе традиционной большой энергетики лежит процесс сжигания органического топлива (газа, угля, мазута). Однако конечный продукт, который генерирующие объекты отдают потребителям, кардинально различается. Разбираясь в том, чем отличается ТЭС от ТЭЦ, важно уяснить базовую терминологию: ТЭС (тепловая электростанция) — это широкое понятие, объединяющее все станции, работающие за счет тепловой энергии сгорания.

Внутри этого общего термина станции делятся на две принципиально разные ветви: те, что производят исключительно электричество (ГРЭС/КЭС), и те, которые параллельно обеспечивают города горячей водой (ТЭЦ).

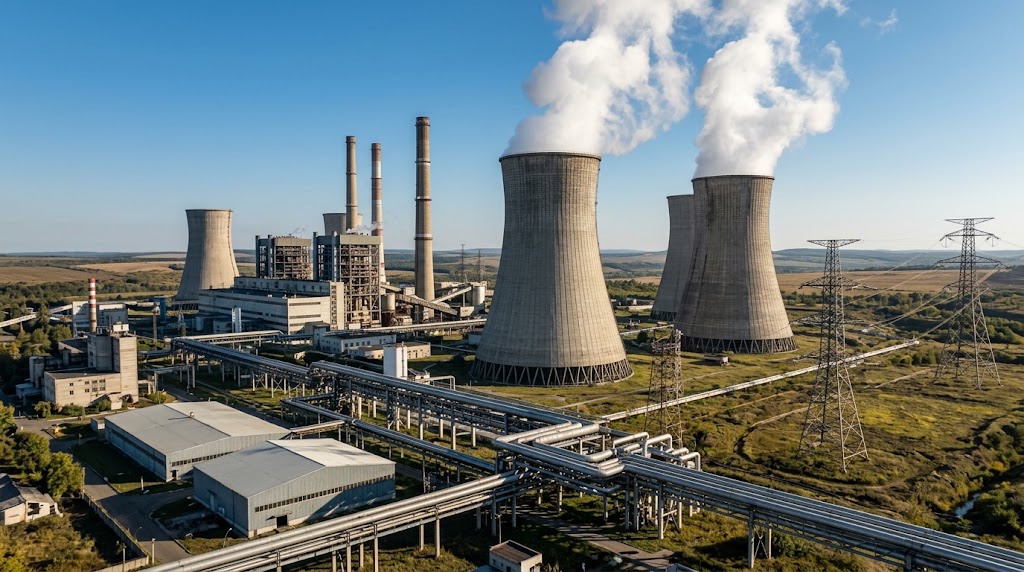

Что такое ТЭС (ГРЭС) и как она работает

Исторически крупные электростанции, снабжающие энергией целые регионы, получили название ГРЭС (Государственная районная электростанция). Сегодня эта аббревиатура сохранилась как дань традиции, хотя технически правильно называть их КЭС — конденсационные электростанции.

Их единственная задача — выработка электроэнергии в промышленных масштабах. Принцип работы выглядит следующим образом:

В котле сжигается топливо, нагревая воду до состояния пара сверхвысоких параметров (температура свыше 500 °C, давление более 130 атмосфер).
Свежий пар под огромным давлением подается на лопатки, вращая ротор генератора.
Отработав свой ресурс, пар попадает в конденсатор.

Здесь вступает в работу конденсационная турбина. Отработанный пар необходимо охладить, чтобы он снова превратился в воду и вернулся в котел (замкнутый цикл). Для этого используются гигантские градирни — высокие бетонные башни, внутри которых вода охлаждается атмосферным воздухом. Огромные объемы остаточного тепла буквально выбрасываются в небо. Именно из-за этих колоссальных потерь средний КПД современных ГРЭС редко превышает 35–40%.

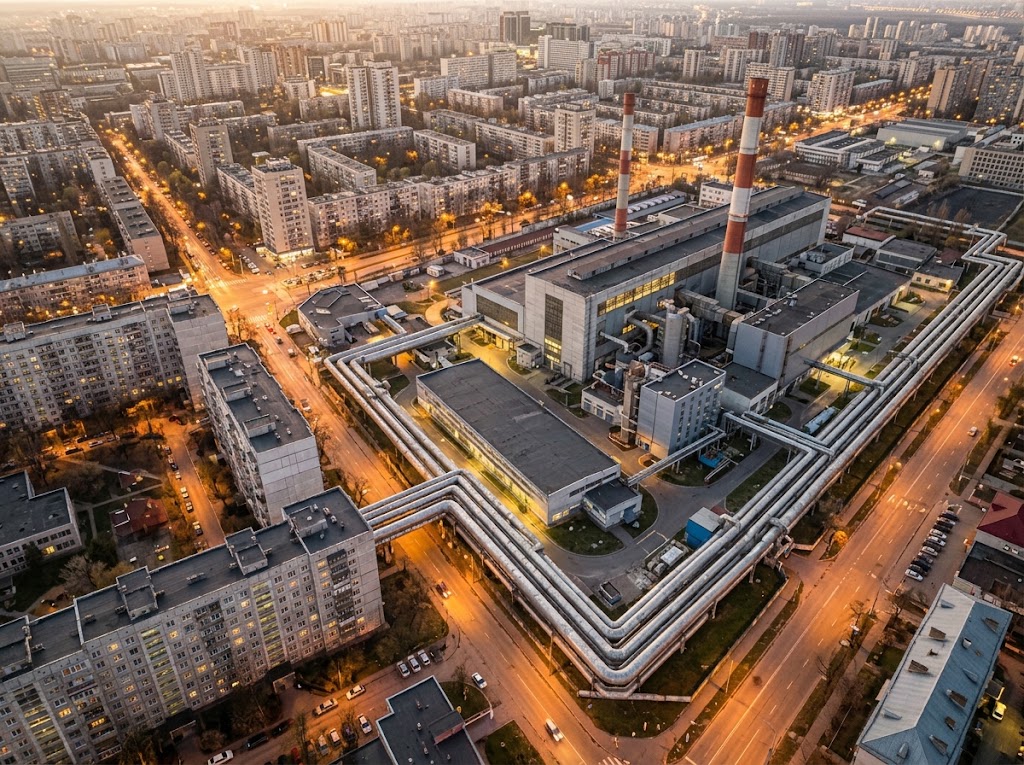

Что такое ТЭЦ и в чем ее главная особенность

Теплоэлектроцентраль (ТЭЦ) — это более совершенный и экономически эффективный вариант тепловой станции. Ее главная особенность заключается в применении принципа когенерации — совместной и одновременной выработки как электрического тока, так и полезной тепловой энергии.

Сердце станции работает иначе благодаря конструктивным особенностям турбин:

Теплофикационный отбор: Пар, совершив часть полезной работы по вращению турбины, не отправляется в полном объеме на принудительное охлаждение в градирню.
Часть пара искусственно «отбирается» из промежуточных ступеней турбины и направляется в сетевые подогреватели.
В этих подогревателях пар отдает свою энергию сетевой воде, которая затем мощными насосами отправляется в магистральную теплотрассу для обогрева жилых массивов и промышленных предприятий.

Благодаря когенерации полезная энергия не рассеивается в атмосфере. В отопительный сезон, когда потребность мегаполисов в горячей воде и отоплении максимальна, суммарный КПД современных ТЭЦ достигает рекордных 80–85%.

Главные отличия ТЭС от ТЭЦ (Наглядное сравнение)

Чтобы систематизировать информацию, рассмотрим ключевые технические и эксплуатационные различия генераций в таблице.

Параметр	ТЭС (ГРЭС / КЭС)	ТЭЦ
Конечный продукт	Только электроэнергия.	Электричество + горячая вода (отопление).
Средний КПД	35–40% (огромные потери остаточного тепла).	До 80–85% (в зимний период при максимальной тепловой нагрузке).
Наличие градирен	Обязательно. Гигантские башни для сброса тепла в атмосферу.	Отсутствуют или имеют минимальные размеры (тепло уходит в теплотрассу).
Расположение	Вдали от городов, ближе к месторождениям угля или крупным водоемам.	Строго в черте города или в непосредственной близости от промышленных зон.
Зависимость от сезона	Работает круглый год по ровному базовому графику нагрузки.	Режим генерации сильно зависит от зимних холодов и потребности города в тепле.

Почему нельзя строить только эффективные ТЭЦ?

Глядя на таблицу КПД, возникает логичный технический вопрос: зачем вообще строить станции конденсационного типа, выбрасывающие 60% энергии в воздух, если когенерация настолько эффективна?

Ответ кроется в законах физики и ограничениях логистики. Передавать электричество по высоковольтным линиям электропередач (ЛЭП) можно на тысячи километров с минимальными потерями. Это позволяет строить гигантские ГРЭС прямо на угольных разрезах (например, в Сибири) и питать энергией целые регионы.

С тепловой энергией это невозможно. Горячую воду нельзя транспортировать бесконечно: максимальный экономически и физически оправданный радиус теплотрассы составляет 20–30 километров. Дальше теплоноситель просто остынет, а затраты на работу перекачивающих насосов превысят стоимость самого тепла. Именно поэтому ТЭЦ жестко привязаны к тепловым потребителям — их вынуждены строить непосредственно внутри мегаполисов, встраивая сложную инженерную инфраструктуру в плотную городскую застройку.

Заключение

Разница между станциями заключается в их подходе к использованию ресурса топлива. ТЭС (в формате ГРЭС) — это масштабные фабрики по производству исключительно электричества, способные обеспечивать базовый график нагрузки целых энергосистем, но теряющие львиную долю тепла. ТЭЦ — это интеллектуальные комплексы когенерации, которые согревают города в суровые зимы, попутно генерируя ток и обеспечивая максимальную эффективность каждого сожженного кубометра газа.
