Узлы коммерческого учета электроэнергии на промышленных и крупных коммерческих объектах кардинально отличаются от бытовых щитовых. Главное ограничение стандартных приборов учета — пропускная способность их контактной группы. Если расчетный ток в сети превышает 100А, прямое подключение счетчика невозможно: токоведущие элементы расплавятся, что приведет к короткому замыканию и пожару.

В таких случаях применяется схема подключения трехфазного счетчика через трансформаторы тока Меркурий (или аналогичных приборов). Использование измерительных трансформаторов позволяет масштабировать огромные токи до безопасных величин (стандартно — до 5А), сохраняя при этом высочайшую точность учета потребленной мощности.

Что такое полукосвенное включение и зачем оно нужно

В электротехнике существует три типа подключения приборов учета: прямое, косвенное и полукосвенное. На объектах с напряжением 0.4 кВ (380В) и токами свыше 100А применяется именно полукосвенное подключение.

Его принцип заключается в разделении измерительных цепей:

Цепи напряжения подключаются к фазным проводникам напрямую, так как напряжение в сети не превышает 380В (между фазами) / 220В (между фазой и нулем).
Токовые цепи подключаются не в разрыв силового кабеля, а через вторичные обмотки трансформаторов тока (ТТ).

Коэффициент трансформации — важнейший параметр ТТ, определяющий, во сколько раз первичный ток больше вторичного. Например, трансформатор с маркировкой 400/5 имеет коэффициент трансформации 80. Это значит, что при реальном токе в шине 400А, на клеммную колодку счетчика поступит ровно 5А. Современные модели счетчиков, такие как Меркурий 230 или Меркурий 234, позволяют запрограммировать этот коэффициент в памяти устройства, благодаря чему на дисплей выводятся уже фактические (умноженные) показания потребления киловатт-часов. Если коэффициент не запрограммирован, показания дисплея нужно будет умножать на 80 вручную.

Основные схемы подключения трехфазных счетчиков Меркурий через ТТ

Для реализации полукосвенного учета применяются две основные схемы. Выбор зависит от требований местной энергосбытовой компании и особенностей щитового оборудования.

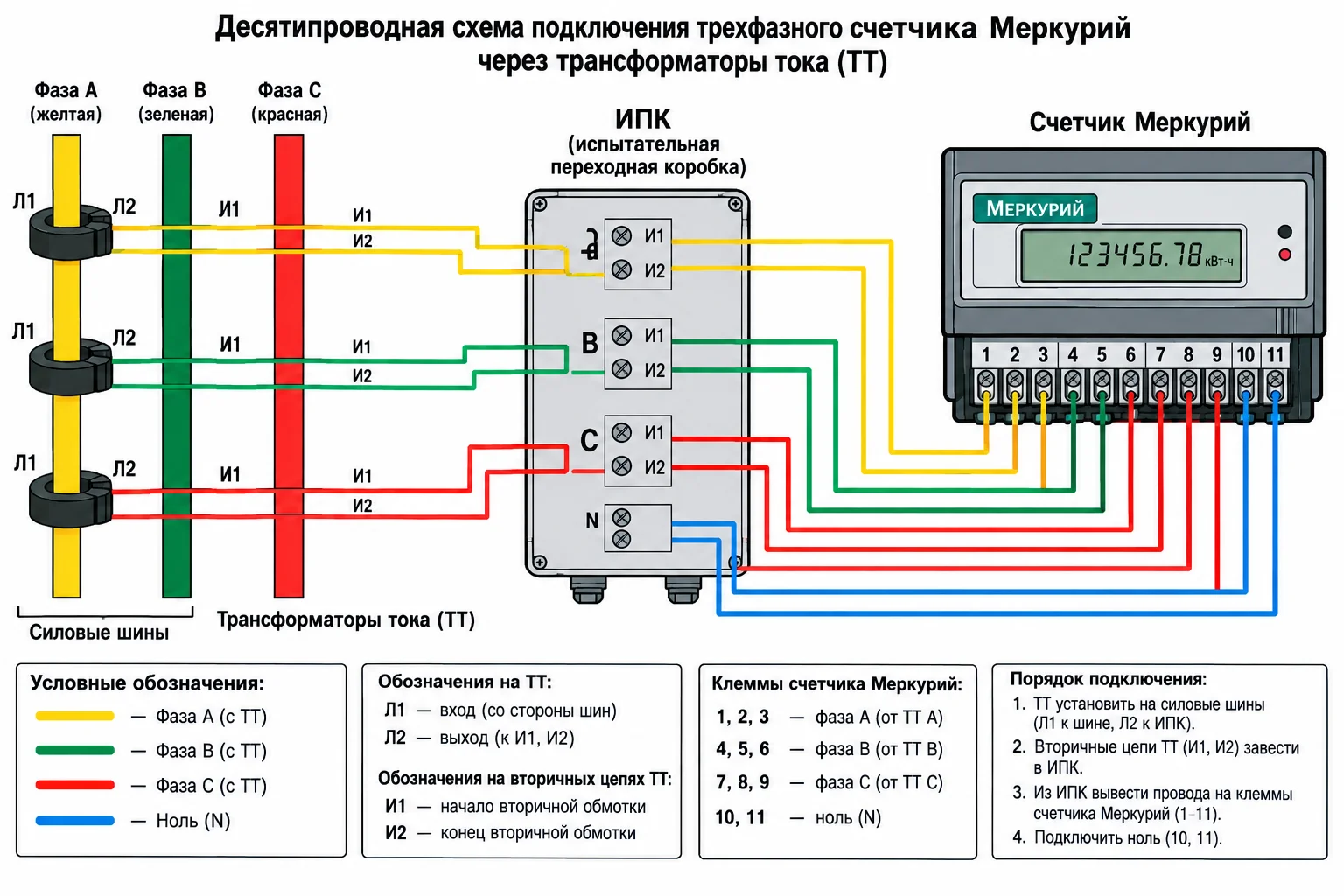

Десятипроводная схема

Это классическая, наиболее надежная и безопасная схема подключения. Она строго рекомендуется инспекторами энергосбыта, так как обеспечивает полную гальваническую развязку измерительных цепей каждой фазы.

Принцип коммутации (распиновка для счетчиков Меркурий):

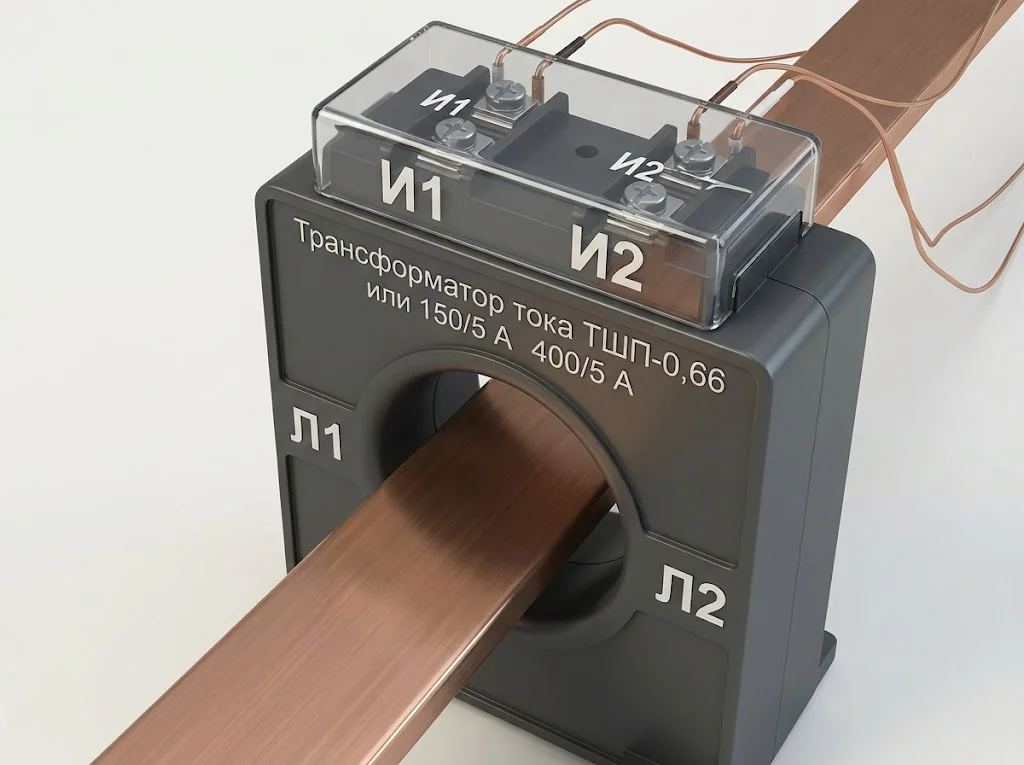

Трансформатор тока имеет первичную обмотку (силовая шина с маркировкой Л1 — вход от питающей сети, Л2 — выход на нагрузку) и вторичную обмотку (измерительные клеммы И1 и И2).

Фаза А (Желтая):
- Контакт 1 (счетчика) — подключается к клемме И1 трансформатора фазы А.
- Контакт 2 — цепь напряжения (подключается к силовой шине фазы А до трансформатора, провод защищается предохранителем).
- Контакт 3 — подключается к клемме И2 трансформатора фазы А.
Фаза В (Зеленая):
- Контакт 4 — подключается к клемме И1 трансформатора фазы В.
- Контакт 5 — цепь напряжения фазы В.
- Контакт 6 — подключается к клемме И2 трансформатора фазы В.
Фаза С (Красная):
- Контакт 7 — подключается к клемме И1 трансформатора фазы С.
- Контакт 8 — цепь напряжения фазы С.
- Контакт 9 — подключается к клемме И2 трансформатора фазы С.
Нулевой проводник (Синий):
- Контакт 10 (вход) и 11 (выход) — подключаются к нулевой шине (N).

Схема с соединением вторичных обмоток в «звезду» (семипроводная)

В данной схеме одноименные выводы вторичных обмоток трансформаторов (обычно это клеммы И2) объединяются в общую точку, которая обязательно заземляется и подключается к нулю счетчика одним проводом.

Плюсы: Значительная экономия контрольного кабеля, так как вместо шести проводов от ТТ к счетчику идут всего четыре (три фазных от И1 и один общий от соединенных И2).
Минусы: Крайне низкая надежность и сложность в поиске неисправностей. Обрыв нулевого провода приведет к искажению показаний по всем фазам. Многие сетевые организации запрещают использование этой схемы для коммерческого учета.

Роль испытательной переходной коробки (ИПК)

Прямое подключение проводов от трансформаторов тока к счетчику является грубым нарушением. Согласно требованиям ПУЭ (Правила устройства электроустановок, п. 1.5.23), цепи учета должны коммутироваться исключительно через испытательную переходную коробку (ИПК) или специализированную испытательную колодку.

Зачем нужна ИПК:

Замена счетчика без отключения нагрузки. С помощью перемычек в ИПК можно закоротить вторичные цепи ТТ и безопасно снять прибор учета, пока предприятие продолжает работать.
Отключение цепей напряжения. В колодке предусмотрены винтовые разъединители, позволяющие снять напряжение 380В с клемм счетчика.
Подключение эталонного оборудования. Энергосбыт может подключить к ИПК контрольные приборы для проверки погрешности основного счетчика.

ИПК монтируется непосредственно под счетчиком. Все 10 проводов от ТТ и силовой линии сначала заводятся в коробку, а уже из нее идут на клеммы Меркурия.

Пошаговая инструкция по монтажу и подключению

Снятие напряжения и технические мероприятия. Полностью обесточьте вводную ячейку. Проверьте отсутствие напряжения с помощью поверенного указателя.
Монтаж трансформаторов тока. Установите ТТ на силовые шины или кабели. Критически важно: соблюдайте направление тока! Маркировка Л1 должна смотреть в сторону источника питания (трансформаторной подстанции), а Л2 — в сторону потребителя (нагрузки).
Установка оборудования. Закрепите счетчик Меркурий и испытательную колодку (ИПК) на DIN-рейке или монтажной панели.
Прокладка измерительных цепей. Используйте медный провод сечением не менее 2,5 мм². Промаркируйте каждый провод (А-И1, А-И2, В-И1 и т.д.). Подключите провода от ТТ к нижним клеммам ИПК, а от верхних клемм — к токовым входам счетчика (контакты 1,3; 4,6; 7,9).
Заземление вторичных обмоток. В соответствии с требованиями безопасности, вывод И2 каждого трансформатора должен быть заземлен. Это защитит оборудование в случае пробоя изоляции между первичной и вторичной обмотками ТТ.
Подключение цепей напряжения. Протяните фазные провода от шин Л1 до соответствующих разъединителей в ИПК, а от них — на контакты 2, 5 и 8 счетчика. Установите плавкие вставки (предохранители) для защиты измерительных цепей.
Проверка фазировки. Подайте напряжение (без нагрузки). С помощью фазометра (ВАФ) убедитесь, что соблюдено прямое чередование фаз (А-В-С) и направления токов соответствуют векторной диаграмме.
Пломбировка. После успешной проверки инспектор установит номерные пломбы на защитные крышки ИПК и клеммной колодки счетчика Меркурий.

Частые ошибки при подключении

Даже опытные электромонтажники допускают ошибки при сборке 10-проводной схемы. Последствия обычно выражаются в неверном учете электроэнергии или отказе инспектора принимать узел учета.

Ошибка	Последствия / Решение
Перепутано направление Л1 и Л2	Счетчик воспринимает мощность как генерируемую, а не потребляемую. Устройство выдаст ошибку реверса энергии или не будет учитывать эту фазу. Решение: физически развернуть трансформатор на шине.
Перепутаны выводы И1 и И2	Аналогично предыдущему случаю. Происходит инверсия вектора тока на 180 градусов. Решение: поменять местами провода на клеммах И1 и И2 в ИПК.
Несовпадение фаз напряжения и тока	Например, ток снимается с фазы А, а напряжение подано от фазы В. Полное искажение учета, векторная диаграмма «разваливается». Решение: строгая цветовая и цифровая маркировка проводников при монтаже, проверка с помощью ВАФ.
Отсутствие заземления И2	На точность учета не влияет, но является грубым нарушением ПУЭ. В случае пробоя изоляции ТТ измерительные цепи окажутся под напряжением сети. Решение: надежно заземлить контакты И2 каждого ТТ в одной точке.
Цепи напряжения подключены после ТТ	Падение напряжения на самом ТТ может давать погрешность. Решение: подключать фазные провода строго до ТТ (со стороны шины Л1).

Техника безопасности

Трансформаторы тока таят в себе скрытую и смертельную угрозу. Категорически запрещается размыкать вторичную цепь ТТ (отсоединять провода от И1 или И2), если по силовой шине протекает ток!

Если вторичная обмотка окажется разомкнутой под нагрузкой, магнитопровод трансформатора мгновенно насыщается. В результате на разомкнутых контактах вторичной обмотки наводится ЭДС (электродвижущая сила), которая может достигать нескольких тысяч вольт. Это неминуемо приведет к электрическому пробою изоляции, перекрытию дугой, пожару в щитовой и смертельному поражению током монтажника.

Именно поэтому любые работы со счетчиком (замена, поверка, подтяжка контактов) в обязательном порядке требуют предварительного закорачивания токовых цепей в испытательной колодке (ИПК).

Заключение

Грамотная схема подключения трехфазного счетчика через трансформаторы тока Меркурий — это залог точного коммерческого учета и отсутствия штрафов со стороны энергоснабжающих организаций. Обязательно используйте десятипроводную схему с применением испытательной переходной коробки, строго соблюдайте цветовую маркировку цепей, следите за фазировкой и неукоснительно соблюдайте требования ПУЭ в части безопасности работ с измерительными трансформаторами.
