Система заземления TT: схема, принцип работы и правила монтажа в частном доме

Содержание

Система заземления TT — это схема электроснабжения, при которой электроустановка здания защищается через независимый контур заземления, электрически не связанный с нейтралью трансформаторной подстанции. Для многих дачников и владельцев загородной недвижимости такое заземление TT в частном доме становится единственным безопасным решением при подключении к старым, изношенным воздушным линиям электропередач. Если поселковые сети не реконструировались десятилетиями, именно эта система способна защитить оборудование и спасти жизнь при масштабных авариях на магистрали.

Что означает аббревиатура TT (расшифровка)

Согласно международным стандартам и терминологии ПУЭ (Правила устройства электроустановок), первая буква в названии системы указывает на состояние нейтрали источника питания, а вторая — на состояние открытых проводящих частей (корпусов оборудования) электроустановки.

Первая буква «T» (от французского terre — земля) означает, что нейтраль питающего трансформатора на подстанции имеет глухое заземление.
Вторая буква «T» (от terre) указывает на то, что открытые металлические части электроприборов заземлены с помощью местного заземляющего устройства, не имеющего никакой гальванической связи с заземлителем подстанции.

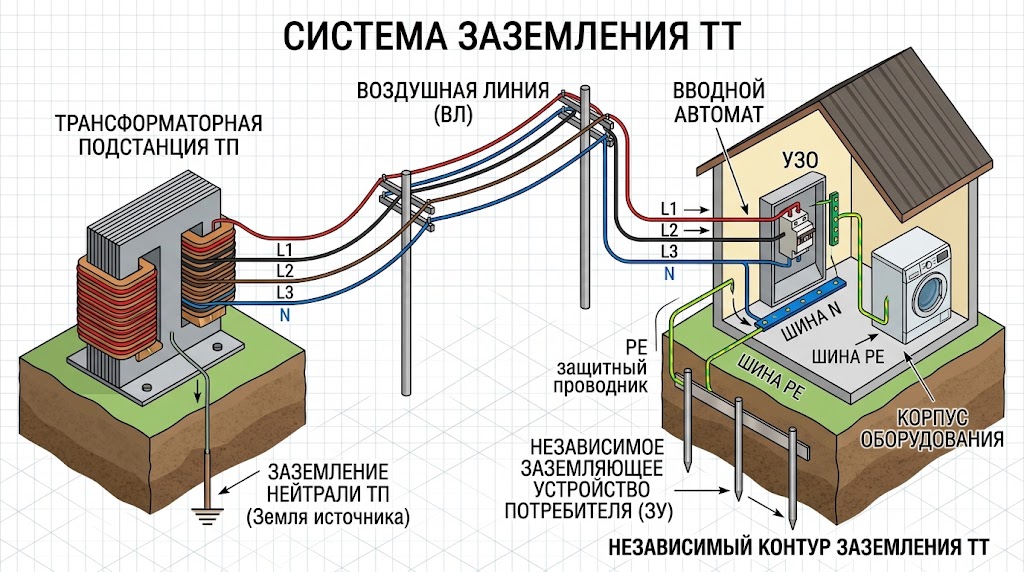

Принцип работы и схема системы заземления TT

Главная техническая особенность, которой выделяется схема заземления TT, заключается в полной изоляции защитных и рабочих проводников на стороне потребителя. Электрический ток поступает от трансформатора в дом по фазному проводу (L) и возвращается по рабочему нулевому проводнику (N).

Ключевое правило: нулевой рабочий проводник (N), приходящий от подстанции, и защитный проводник (PE), идущий от вашего местного контура, нигде не пересекаются и не соединяются.

Во вводно-распределительном щите дома устанавливаются две абсолютно независимые шины. Шина N изолируется от металлического корпуса щитка, а шина PE (к которой подключаются защитные желто-зеленые жилы кабелей от розеток) жестко соединяется с местным контуром, смонтированным в грунте рядом со зданием.

Почему в системе TT категорически нельзя работать без УЗО?

Если в системах с совмещенным нулем (типа TN) защита от поражения током во многом опирается на срабатывание обычных автоматических выключателей при коротком замыкании, то в схеме TT физика процесса меняется. Здесь обязательная установка УЗО (устройства защитного отключения) или дифавтоматов является строгим требованием безопасности.

Опасность короткого замыкания без УЗО

Представьте ситуацию: внутри бойлера или стиральной машины разрушилась изоляция, и фазное напряжение 220В попало на металлический корпус. Ток уходит через защитный проводник PE на ваш независимый контур заземления, далее проходит через грунт и возвращается на заземленную нейтраль трансформатора.

Проблема кроется в том, что сопротивление петли «фаза-нуль» через землю достаточно велико. Ток замыкания в такой цепи может составить всего 10–20 Ампер. Обычный вводной автомат на 25А воспримет этот ток как стандартную бытовую нагрузку (например, как одновременно включенные чайник и обогреватель) и не сработает. При этом металлический корпус поврежденного прибора останется под смертельно опасным напряжением.

Именно поэтому защита в системе TT строится исключительно на дифференциальных реле. УЗО мгновенно улавливает микроскопическую разницу между ушедшим по фазе и вернувшимся по нулю током (ту самую утечку в землю) и обесточивает линию за миллисекунды. Для обеспечения максимальной надежности применяется двухступенчатая дифференциальная защита:

Вводное (противопожарное) УЗО с током утечки 100 мА или 300 мА, устанавливаемое на главном вводе в дом.
Групповые УЗО или дифавтоматы с током утечки 10 мА или 30 мА, защищающие каждую конкретную отходящую линию (розетки, влажные помещения, освещение).

Когда нужно выбирать TT, а не TN-C-S? (Отличия)

Главное отличие TT от TN-C-S кроется в алгоритме работы с магистральным нулевым проводом. Нормативы ПУЭ рекомендуют современную систему TN-C-S как основную, однако система TT становится единственно верным выбором, когда нельзя гарантировать электробезопасность уличных сетей. Переход на TT обязателен в следующих случаях:

К участку подходит старая воздушная линия (ВЛ), выполненная голыми (неизолированными) алюминиевыми проводами, подверженными схлестыванию при сильном ветре.
На деревянных или бетонных опорах ВЛ отсутствуют регулярные повторные заземления нулевого провода.
Состояние поселкового трансформатора изношено, и существует высокий риск обрыва (отгорания) совмещенного PEN-проводника.

В системе TN-C-S при отгорании магистрального нуля опасный ток со всей улицы устремится через вашу перемычку в щитке на ваш заземляющий контур. В системе TT ваш внутренний защитный контур полностью изолирован от внешних сетевых аварий.

Требования ПУЭ к контуру заземления TT

Нормативные требования ПУЭ к TT строго регламентируют параметры защитных устройств. Базовое условие электробезопасности прописано в пункте 1.7.59 ПУЭ и выражается формулой: $R_a \cdot I_a \le 50$ В.

$R_a$ — сопротивление заземлителя;
$I_a$ — ток срабатывания защитного устройства (УЗО);
$50$ В — предельно допустимое безопасное напряжение прикосновения.

Говоря простым языком: контур должен быть стабильным, а УЗО — исправным. Хотя при наличии чувствительного УЗО математика допускает довольно высокое сопротивление заземляющего устройства, на практике квалифицированные электрики ориентируются на следующие параметры:

Для корректной работы газовых котлов с микропроцессорным управлением сопротивление контура не должно превышать 4–10 Ом.
Для стандартной бытовой сети 220В/380В сопротивление заземлителя рекомендуется удерживать в пределах до 30 Ом.

Особенности монтажа контура своими руками

Самостоятельный монтаж заземляющего устройства требует строгого соблюдения технологии. От качества контактов зависит, сработает ли УЗО в критический момент.

Выбор электродов. Можно использовать классический черный металлопрокат (стальной уголок 50х50х5 мм) или современное модульное штыревое заземление (комплекты омедненных стержней, которые забиваются в грунт мощным перфоратором). Второй вариант долговечнее и требует меньше земляных работ.
Глубина и форма. Вертикальные электроды забиваются на глубину 2,5–3 метра (ниже глубины промерзания грунта). Чаще всего их располагают в виде равностороннего треугольника или в одну прямую линию (траншею) с шагом между штырями, равным их длине.
Соединение деталей. Под землей элементы соединяются исключительно стальной полосой (сечением не менее 40х4 мм) при помощи сплошного сварочного шва. Болтовые соединения в грунте запрещены из-за риска быстрого окисления. Места сварки обязательно покрываются антикоррозийной битумной мастикой.
Ввод в щит. От подземного контура к цоколю здания выводится стальная полоса. К ней приваривается резьбовой болт, от которого гибким медным проводом (сечением не менее 10 мм²) линия заводится прямо на шину PE в распределительном щите.

Заключение

Система заземления TT — это гарант независимости и спокойствия для владельцев загородной недвижимости. Грамотно организованное заземление TT в частном доме обеспечивает полную изоляцию вашей внутренней сети от проблем на устаревших уличных магистралях. Ни перехлест проводов на столбе, ни отгорание нуля на подстанции не приведут к появлению опасного потенциала на корпусе вашего холодильника или стиральной машины. При этом критически важно помнить одно нерушимое правило: эта система безопасна только при наличии правильно подобранной и регулярно тестируемой дифференциальной защиты (УЗО или дифавтоматов) на всех линиях.
