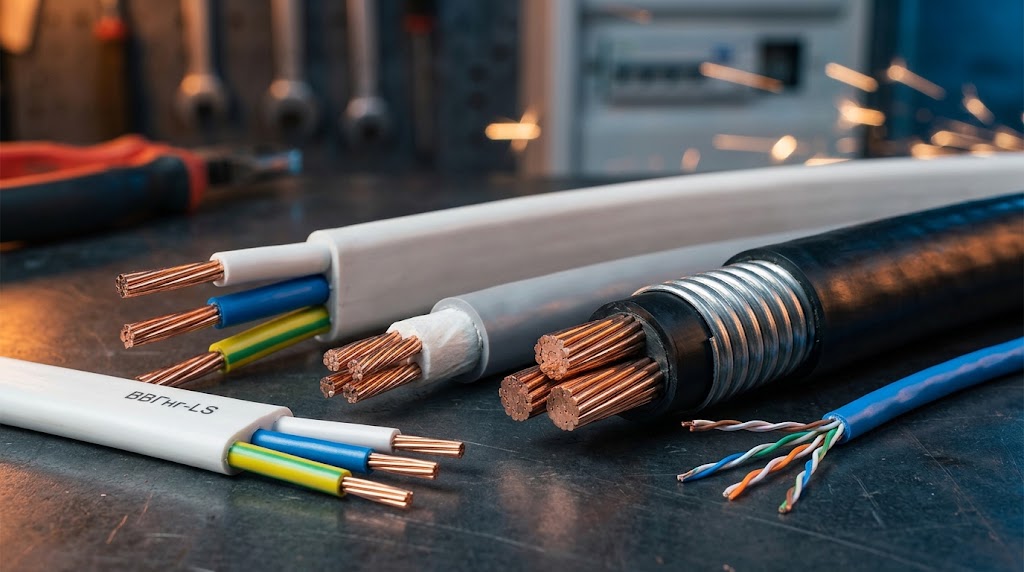

Виды электрических кабелей: маркировка, назначение и правила выбора

Выбор кабельно-проводниковой продукции — это не поход в супермаркет за хлебом. Электросеть не прощает дилетантского подхода. Ошибка в выборе марки, игнорирование условий среды или занижение сечения гарантированно приводят к критическим сценариям: перегреву токопроводящей жилы, оплавлению изоляции, короткому замыканию и пожару. В этой статье мы детально и без воды разберем реальные виды электрических кабелей: маркировка, назначение и правила выбора, опираясь на требования ПУЭ (Правил устройства электроустановок) и ГОСТ 31565-2012.

Вся кабельная продукция начинается с материала токопроводящей жилы. Согласно современным редакциям ПУЭ, использовать алюминиевые провода внутри жилых помещений категорически запрещено. Алюминий обладает высокой текучестью под давлением винта, быстро окисляется и ломается при сгибах. Сегодня его удел — исключительно уличные магистрали и силовые вводы. Внутри зданий применяется только медь.

Чтобы читать кабельные бирки как открытую книгу, необходимо понимать базовую расшифровку аббревиатур:

• А (на первом месте) — алюминиевая жила. Если буквы нет — медь.

• В — изоляция жил из поливинилхлоридного (ПВХ) пластиката.

• В (вторая) — оболочка кабеля также из ПВХ.

• Г — «голый» (отсутствует защитный броневой покров).

• нг — не распространяет горение при групповой прокладке.

• LS (Low Smoke) — низкое дымо- и газовыделение при тлении.

• FRLS (Fire Resistance) — огнестойкий (способен работать в открытом пламени заданное время, применяется для систем пожаротушения).

Для скрытой прокладки в штробах, под стяжкой или за гипсокартоном применяются кабели с монолитной (однопроволочной) медной жилой.

Золотой стандарт современной электрики — это кабель ВВГ и его модификации. Согласно ГОСТ 31565-2012, для жилых помещений обязан применяться кабель с индексом ВВГнг(А)-LS.

Почему индекс LS критически важен? Обычный ПВХ при нагреве выделяет густой и токсичный хлороводородный дым. Пары вдохов достаточно для фатального отравления. Изоляция LS выполнена из специального безгалогенного пластиката, который минимизирует задымление путей эвакуации.

Второй популярный вариант — кабель NYM (производится по европейскому стандарту VDE). Его главная конструктивная особенность — наличие слоя промежуточного заполнения (мелонаполненная резина) между индивидуальной изоляцией жил и внешней оболочкой. Это придает кабелю идеально круглую форму и повышает пожаробезопасность.

Инженерный минус: Внешняя оболочка NYM боится ультрафиолета. Его категорически нельзя прокладывать на улице без защитной гофры или трубы — изоляция рассохнется и пойдет трещинами.

При укладке линии от столба к бане или дому в траншею, требуется серьезная механическая защита. Лидером здесь является кабель ВБбШв (медный) или АВБбШв (алюминиевый).

Его конструкция (бронированный) позволяет закапывать линию прямо в песчаную подушку траншеи без использования ПНД-труб. Физика защиты проста: под внешним шлангом из ПВХ спирально навиты две стальные оцинкованные ленты. Они перекрывают друг друга, гарантируя, что кабель выдержит давление грунта, не будет перекушен кротами и защитит жилы от случайного удара штыковой лопатой.

С технической точки зрения СИП (самонесущий изолированный провод) — это провод, а не кабель, но для полноты картины его необходимо упомянуть. Он используется исключительно для воздушного ввода от магистрального столба к фасаду здания. Выполнен из скрученных алюминиевых жил, покрытых светостабилизированным сшитым полиэтиленом, который десятилетиями не разрушается под солнцем, дождем и морозом.

Современный монтаж не обходится без слаботочных систем (интернет, ТВ, видеонаблюдение, умный дом). Базовые виды:

• Витая пара (UTP / FTP) — кабель для локальных сетей и интернета. Восьмижильный медный кабель, где жилы попарно скручены для гашения электромагнитных наводок. FTP имеет дополнительный экран из фольги.

• Коаксиальный кабель — применяется для передачи высокочастотного телевизионного или спутникового сигнала (RG-6, SAT-703).

  Важно: Слаботочные кабели прокладываются в отдельных штробах или лотках на расстоянии не менее 15 см от силовых линий, чтобы избежать помех.

На строительных рынках процветает продажа проводников, использование которых в стационарной проводке — преступление против пожарной безопасности.

⚠️ Запрет №1: Шнуры ПВС и ШВВП.

Дилетанты обожают их за гибкость (удобно гнуть по углам). Но это шнуры! Они предназначены только для сборки удлинителей и подключения подвижной бытовой техники. Их мягкая ПВХ-изоляция содержит летучие пластификаторы. Если замуровать ПВС в штукатурку, через 5-7 лет он высохнет от микронагревов рабочего тока. Изоляция потрескается, что приведет к межфазному короткому замыканию прямо внутри стены.

⚠️ Запрет №2: Провод ПУНП.

Этот провод официально запрещен к производству и применению. Он имеет катастрофически заниженное сечение (по ТУ допускается отклонение до 30%) и тончайшую изоляцию из вторсырья. При подключении нагрузки, на которую рассчитывает электрик, ПУНП раскаляется как спираль накаливания. Именно этот провод — причина тысяч пожаров в деревянных и кирпичных домах.

Даже правильная марка кабеля сгорит, если сечение подобрано неверно или защищено «лошадиным» автоматом. Запомните строгую связку для медного монолитного кабеля:

Законы Ома и правила ПУЭ не поддаются уговорам и не терпят экономии. При монтаже проводки покупайте только кабельную продукцию, произведенную по ГОСТ (избегайте сомнительных ТУ, где жила усечена). Строго соблюдайте соответствие марки условиям окружающей среды: броня — для земли, светостабилизированный полиэтилен — для воздуха, жесткая медь с индексом LS — для штроб внутри дома. Правильно подобранный кабель, защищенный соответствующим автоматическим выключателем, переживет сам дом.
